Nixie-számkijelzőcsöves digitális óra

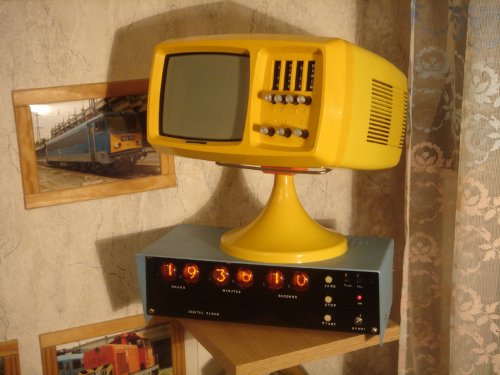

Amatőr építésű, nixie-csöves digitális óra. Hibásan, félholtan került hozzám, helyreállítottam. A hetvenes években "nagy" divatja lett hazánkban ezen órák építésének, miután a Rádiótechnika 1973/9. száma leközölte egy TTL IC-kből felépített, 6-digites óra kapcsolási rajzát. Ez az óra is annak az áramkörnek utánaépítéséből született. Sajnos akkoriban nagyon nehéz volt beszerezni digitális IC-ket, foglalatokat hozzájuk pedig gyakorlatilag egyáltalán nem lehetett fellelni. Ezért aztán nem könnyű egy korabéli, igen gyenge minőségű, és gyengén kivitelezett, foglalatok nélküli, papírbakelit NYÁK-ról a halott IC-ket cserélni úgy, hogy az eredeti panel azután még használható maradjon. Ez esetben ez sikerült, íme az eredmény:O) Igen nehéz ma már felkutatni egy korabeli, ilyen órát. Egyrészt, mert eleven nem készült sok a fent említett nehézségek miatt, másrészt a tipikus hibák miatt sokan, akik megépítették, félretették, elbontották, stb, mivel pár évre rá már a hétszegmensű LED, VFD majd az LCD lett a trendi....

Vannak páran, akik látnak egyfajta unikumot a nixie-kijelzőkben manapság is. Rendre hírdetnek különféle oldalakon ilyen órákat; abszolút koridegen áramköri megoldásokkal (ez még hagyján), de bazári, céllövöldés kékledes alávilágításokkal és egyéb okosságokkal, mindenféle bizarr dobozba helyezve, szinte giccs-kategóriába sorolhatóan. Mindezekért elborult árakat kérnek - nem is kellenek a kutyának se. Ellenben egy hasonló, igazi, megjelenésében és megoldásaiban is korabeli, akár hibás szerkezet is nagyon gyorsan, és figyelemre méltó pénzekért cserél gazdát, már ha szökőévente egyszer akad belőlük...

Egyébként a nixie-csövek meghajtásához speciális BCD1248/decimál dekóder kell, ez a Texas-féle SN7441, vagy 74141, de volt szovjet megfelelője. Ezek az IC-k még itt-ott fellelhetők visszamaradt készletből, de végső esetben nem egy nagy mutatvány diszkrét elemekből sem megépíteni a dekódereket. A többi TTL (7490, 7492, 7400) gond nélkül beszerezhető, bontható, ha valaki messzire dobja az agyát, és ilyen cucc építésébe kezd...:O)
