EKM Sönt
Zalairádió, 2011, augusztus 25 - 17:12

Forrás:
Saját gyűjtemény

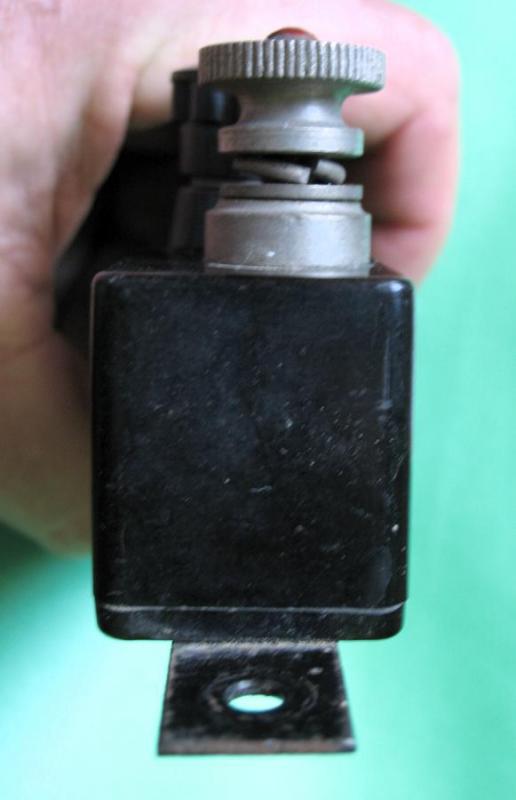

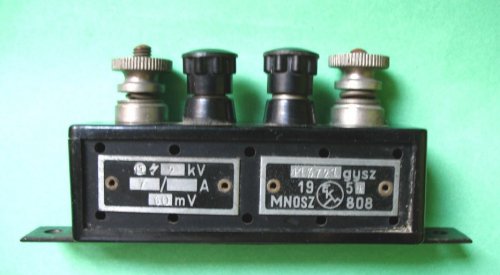

1954-ben gyártott sönt ( nagyobb áramok méréséhez kisebb méréshatárú műszerrel!), 7 A /60 mV.
További részletek:
http://www.radiomuseum.org/r/elektrom_current_transforme_aramv.html


»
- A hozzászóláshoz regisztráció és belépés szükséges
- Thumbnail
Sönt

1970-1979

1980-1989

Ismeretlen évjárat
1960-1969

1987
Szerintem inkább söntnek tűnik, és egyenáram mérésére használták. Váltóáramhoz áramváltót használnak, ami nem más mint egy speciális transzformátor és műszerként is ampermérőt használnak.
Ez viszont nem hinném, hogy áramváltó már a méretéből és az adataiból adódóan sem. 7A/60mV, ez azt jelenti, hogy ha a nagyáramú kapcsokon 7A áram folyik, akkor a mérőkapcsokon 60mV feszültség mérhető. A mérőkapcsok a nagyáramú kapcsok között vannak, így a nagyáramú kötéseken eső feszültség nem hamisítja meg a mérést.
A műszer eleve nem ampermérő, hanem mV mérő, tehát feszültséget kell mérni (érzékelni). Ismeretlen (de 7A-nél kisebb!) áramnál a megadott áttételből (vagy inkább arányszámból) és a mV-ban leolvasott feszültségből számítható az áram értéke A-ban.
Ha rámérünk ellenállásmérővel (a legkisebb Ohm méréshatárban) akkor elvileg rövidzárat (~0 Ohmot) mérünk bármelyik csatlakozó között. Áramváltónál nem, mert két külön tekercs van, egymástól elszigetelve (transzformátor), vagy nagyobb áramoknál a vezetékre van húzva egy gyűrű alakú vasmagon a szekunder tekercs, a primer pedig maga a nagyáramú vezeték, ez kb fél menetnek számít a vasmagon.
Elnézést a hosszú leírásért, remélem nem tűnik túl okoskodónak a hozzászólás, nem ez volt a célom.
valószínüleg söntöt akartam írni ( : ) ) de kompjuteremből ez ugrott be!
Köszönöm, javítottam, így most kicsit furcsa a hozzászólásod ( de igaz, volt) ! :)
