Porcelán villanykapcsoló
leguan, 2009, november 26 - 17:33

Forrás:
saját

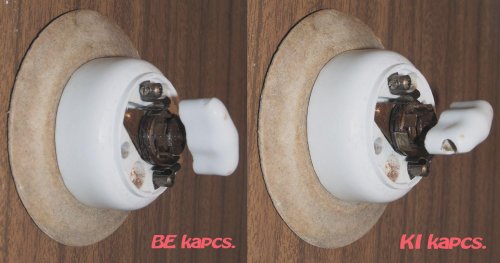

A kapcsoló szerkezete be- és kikapcsolt állapotban, illetve összeszerelve.

»
- A hozzászóláshoz regisztráció és belépés szükséges
- Thumbnail
Porcelán

1974
1970-1979

1995
1960-1969

Találat: 2

1960-1969
1980-1989

1950-1959
1970-1979

1960-1969
villanykapcsoló

1960-1969

1930-1939

1970-1979

1981

Találat: 4
A mi száz éves házunkban is van még két darab ilyen kapcsoló, napi használatban! Persze az igazat megvallva már nem tökéletes, másrészt valószínűleg nem is szerelhető, ugyanis a forgatógombban található kis csavar totálisan bele van rozsdásodva.
Gratulálok! Én is tettem föl már néhány régiséget, de ez nem jutott az eszembe, talán azért, mert gondtalanul használom.
Ez olyan, mintha új lenne. Vagy csak a fényképezéshez van kifényezve?
bfonok
Hát igen.
Kis csavar csavarlazítózva, az egész leszerelve (közben kóbor árammal megütődve), Cif-surolóval letisztítva, fémrészek beolajozva....
A topmodellekkel is ezt csinálják fotózás előtt!
...elnézem,és közben elgondolkodom, rá kellett jönnöm,hogy azért észnél kellett lennie a "tervezőnek" ha ilyen furfangosan megcsinált egy kapcsolót. Ugyanis ha jól emlékszem, ez volt az amit kb.fél fordulattal kellett bekapcsolni,majd bekapcsolás után közel visszatért az eredeti állására,majd megint fél fordulattal lehetett kikapcsolni? Arra meg már végleg nem emlékszem,hogy talán egy rugót kellett-e felhúzni,vagy mi is továbbította az érintkezőket. Mindenesetre a mai billenő lemezes kapcsolókhoz képest ez már akkor is volt valami.
Pontosan negyedfordulattal lehet ki- vagy be kapcsolni. A forgó részen van két (egymással szembeni) érintkező (a kikapcsolt állapotú képen a forgatógomb "éleivel" egy síkban látható), ezek biztosítják a vezetékfoglalatokkal való érintkezést, vagyis az áramkör zárását, illetve ennek megszakítását. A forgó rész megfelelő állásának rögzítését beépített laprugócskák "bekattanása" eredményezi. Az egyszerű megoldásnak köszönhetően bármilyen irányban lehet tekerni, a lényeg a negyedfordulat.
Köszi szépen.
retropeti
Újból lehet ilyen porcelán kapcsolókat vásárolni, persze a mai szabványoknak megfelelően. Hiába egyszer minden visszatér.
A szülői házamban ilyen papíralátétes porcelán kapcsolók voltak, ezért nagyon a szívemhez nőttek. Kár hogy nem gyártják már. Nekem ezek a modern formatervezett kapcsolók ellenszenvesek. Igaz, egyszer a forgatógombon az a "bizonyos kis csavar" megrázott! Nem értem hogyan lehet az testzárlatos? Ki tudja honnan lehetne ilyen régi kapcsolókat szerezni?
"Nem értem hogyan lehet az testzárlatos?"
Pedig nagyon egyszerű!
A kapcsolóval a fázist kell megszakítani, ezért az van a kapcsoló egyik sarkára kötve, és a fázis ami ráz.
A kis csavarnak jó mélyen kellene a porcelán gombban lenni, úgy hogy ne érhessen hozzá senki, hacsak szándékosan nem akar.
bfonok
Sőt! Még ha nem is a fázis,hanem a nulla van megszakítva,akkor is ráz!
