Kézi fúró furdancs


Forrás:
Saját
Kézi fúró furdancs

Ősi elven müködő fúrógép "modern" változata.

... leginkább az asztalosok használták, azaz fát lehet vele fúrni elsősorban, mert nincs gyorsító áttétele.



bfonok

Csuby képe

Igen ezzel csak puhább anyagokat lehet fúrni, és nem csigafúrót kell befogni. Igazad van kicsi a fordulatszám, mert nincs áttétel.

Ellentétben az amerikánerrel, ahol egy nagy kúp fogaskerekes gyorsító áttétel van.

Laki Géza képe

...még forgásirányt is lehetett állítani,mivel a fej felett volt egy racsnis szerkezet.(Talán jól emlékszem)

... mi szükség lett volna komplikálni - a régi időkben még nem csináltak fölösleges dolgokat, csak azért, hogy drágábban lehessen eladni!

A forgásirány attól függ, hogy merre tekerik ;-)



bfonok

NofreT képe

Az amerikáner nevű tárcsás fúróra emlékszem, hogy a fúrás végén visszafelé tekerték szép gondosan, hogy kijöjjön a fúróhegy az anyagból. De ehhez nem állítottak semmit.

Csuby képe

A csigafúrót a furással azonos forgásiránnyal kell kihúzni az elkészült furatból. Így hozza ki a "csiga" a forgácsot.

Én nem tudom, hogy egyes hozzászólóknak mi a szakmai hozzáértése, de én koromnál és szakképzettségemnél fogva fúrtam eleget kézi amerikánerrel, kovácsfúrógéppel, villanyfúrógéppel, asztali-, oszlopos- és radiál fúrógépekkel is...

Maradjunk annyiban, hogy KÉZI FÚRÓGÉP esetén előfordul, hogy a fúrás közben visszafelé is kell kicsit tekerni...



Az már tényleg erősen szakmai kérdés, hogy létezik balos és jobbos fúró is!



bfonok

Laki Géza képe

...az a kérdés,hogy ilyen furdancsot láttunk már egyáltalán élőben,vagy csak képről? Ha van lehetőség rá,tessenek közelebbről megnézni.



Csuby képe

Holnap megnézem közelebbről.

Az tény, hogy van rajta egy racsnis szerkezet.

Csuby képe

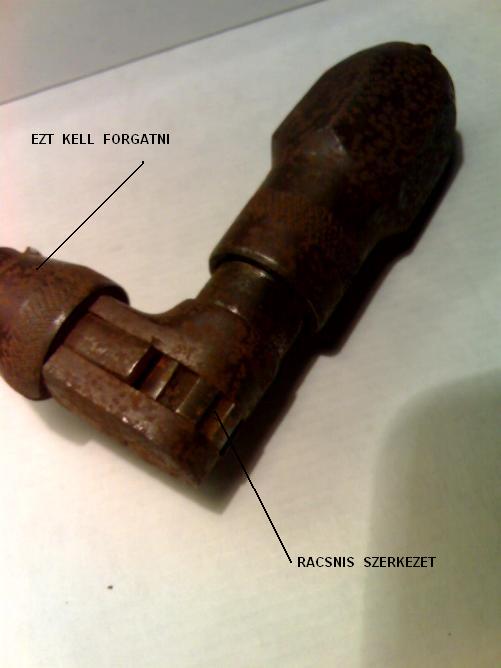

Nem lehet forgásirányt váltani, a fúrásnál. Viszont a két pofás tokmány nyitásánál, zárásánál kell váltani.

Ez egy, a tokmány felső részén lévő gyűrű 180 fokos elfordításával történik.

A középső állásban (90 fokos elfordításnál) szabadon forog a tokmány.

Itt fogjuk, és lehet fúrni.

Laki Géza képe

Ma már nem,de kedden v. szerdán még vissza fogunk térni rá.











Nincs gond,csak vendégségbe vagyunk. Jövőhét elején megyünk haza.

Na látom,hogy kezd elszabadulni a pokol! Csak annyit,hogy azzal tisztába vagyok,hogy a fémfúrónál van balos,de az ebbe befogható furuk között nincs ilyen! Én a fentiek alapján nem azt mondtam,hogy a forgásirányt a balos furó miatt lehet megforgatni,hanem azt hogy lehet irányt váltani.(hogy azt miért teszem,azt ott nem mondtam)Ekkor a sarokba lévő likra gondoltam.Ekkor állhat elő az a helyzet,amikor csak fél-fél fordulatot tudok haladni.Mert ha nem lehetne "üresbe"visszaforgatni,mindíg egyhelybe topognánk.

Csuby képe

Igen, a nem hozzáférhető helyeken kell racsnival "üresben" visszafelé forgatni. A másik funkciója pedig az előzőekben leírt fúró csere. Befogás-kilazítás.

Csuby képe



Talán így érthetőbb.

Én ehhez tökéletesen hasonló furdancsot láttam, sőt játszottam is vele, mert a nagyapámnak volt két darab (asztalos volt az egyik szakmája). De mivel 6-8 éves voltam, a műszaki felépítéséről nem tudok beszámolni :-((



bfonok

NofreT képe



könyvből be fogok szkennelni hamarosan ábra+szöveget

Nofre

Kedves Nofre!



Szerintem linkeld ide az azóta betett képedet, mert az megválaszolja a forgásirány polémiát...



bfonok

NofreT képe



asztalos -fúrók
http://retronom.hu/node/18504

a link alatti kép jóval nagyobb!

Nofre

Laki Géza képe

Csuby, okt.31-21:43-kor irta:"A középső állásban (90 fokos elfordításnál) szabadon forog a tokmány" Itt,ekkor ezzel a megállapítással a témát már le is lehetett volna zárni.Ugyanis a szabadon forgatható tokmány az álló kurblihoz van viszonyítva.És ha ez igaz,akkor ez fordítva is igaz,vagyis az álló tokmányhoz viszonyítva a kurbli szabadon elforgatható. Mindenesetre az oda-vissza irogatásnál lényegesen érthetőbb a feltett kép alapján a témát megérteni,épp ezért köszönöm a képet.
