TEFIFON

Egy újabb felújítási projekt...

Elég leromlott állapotban jutottam egy itthon meglehetősen ritka készülékhez.

Mint rádió nem különösebben érdekes (az 50-es -60-as években gyártott általános típus , "szűk" CCIR URH sávval).

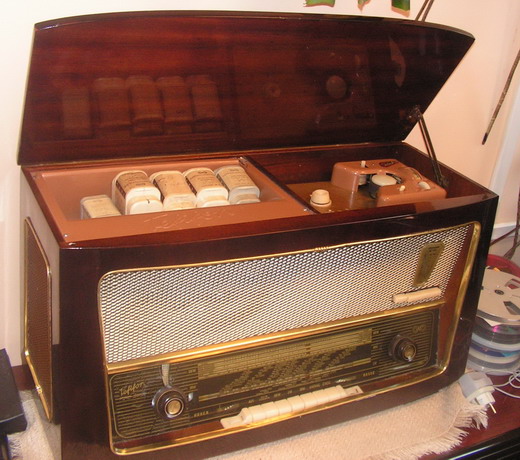

Ami érdekes az a tető felnyitása után látható lejátszó berendezés ami úgy tudom Német szabadalom és TEFIFON-nak hívják.

Ez nem más , mint egy "szalagos lemezjátszó" :)

A kazettájában lévő végtelenített "Möbiusz" szalagra vannak nyomtatva a barázdák , és ugyanúgy egy tűs hangszedő tapogatja le a rezgéseket (a képen SK-451).

Van rajta oda-vissza "gyorstekercselés" ami a fedél alatt lévő KC-1 típusú lejátszón egy mechanikus forgatógombbal végezhető , a rádió nyomógombjain pedig "távvezérelve" egy relét működtető előre és  hátra nyomógombbal , ami hátlapi csatlakozóra is ki van vezetve.

Így ténylegesen is megoldható a vezetékes távvezérlés a gyorskeresésre :)

Ami még érdekes : a lejátszón egy mechanikus mutató tájékoztat a lejátszás körülbelüli helyéről - ez viszont a lezárt tető mellett nem látható.

Ezért egy trükkös tükrös optikával kivetítették a mutató állását a rádió előlapján látható "programjelző" sávra.

A lejátszón levő két fehér kapcsoló közül a felsővel a nyomógörgőt tudjuk a gumigörgőhöz nyomni mechanikusan , az alsó pedig a motort kapcsolja .

A roszz állapota ellenére minden alkatrésze megvolt (kivéve a hangregiszter kapcsoló keretét) , így sikerült több heti munka után telesen működőképessé restaurálni .

Sajnos a skálaüvege törött , oda majd lehet hogy kap egy korabeli emblémát.

Mellékelek néhány képet a felújítás közbeni fázisokról.
