High Fidelity by Pilot - SP-210 - Stereophonic Preamplifier


Forrás:
Én fotóztam
High Fidelity by Pilot - SP-210 - Stereophonic Preamplifier

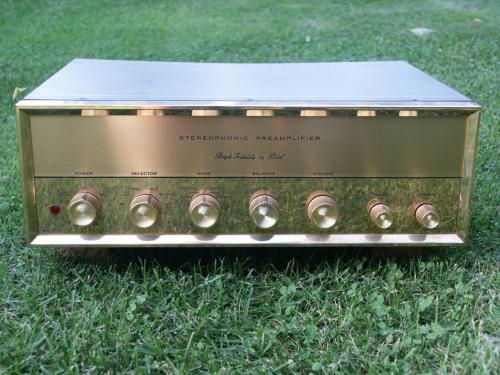

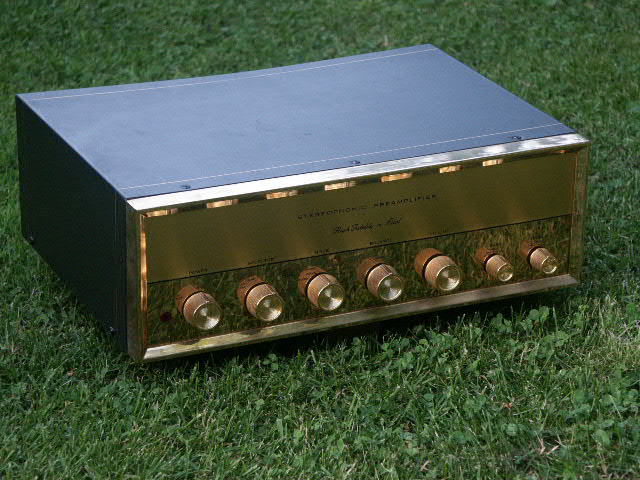

Stereophonic Preamplifier
Model SP-210
Mfd. by
Pilot Radio Corporation
Long Island City, N.Y., U. S. A.

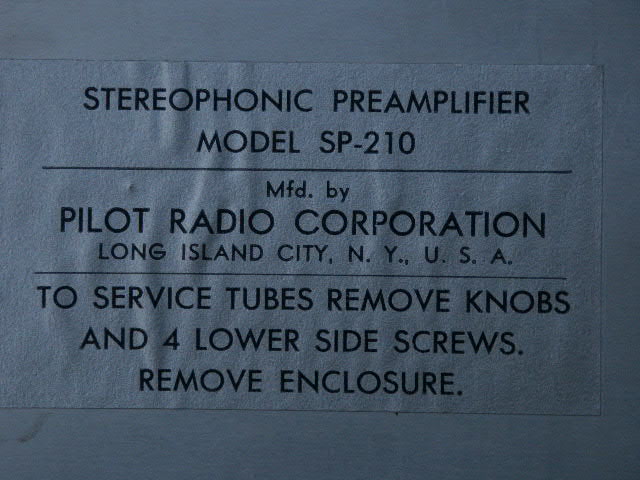

To Service Tubes Remove Knobs
and 4 Lower Side Screws.
Remove Enclosure.

Szabályzógombok:

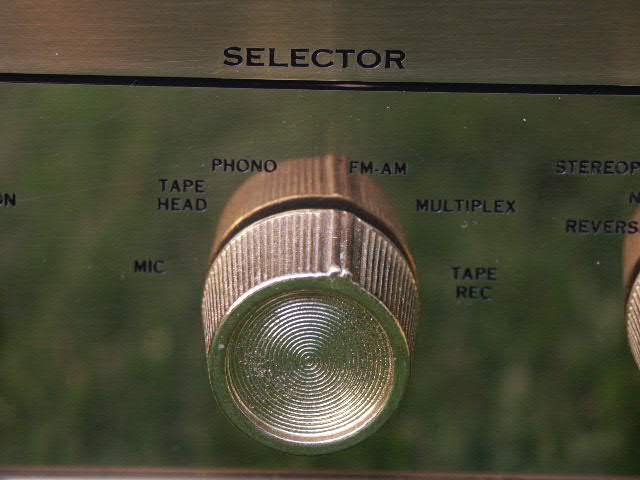

Selector:
- Mic (mikrofon sztereó),
- Tape Head (magnófej - szalagos magnóhoz),
- Phono (lemezjátszó),
- FM-AM (rádió),
- Multiplex (házi mozgófilm vetítő),
- Tape Rec (felvételt is készítő magnetofon) részére.

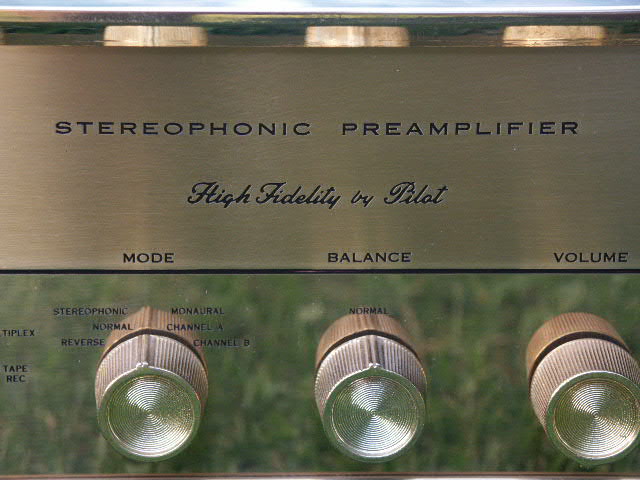

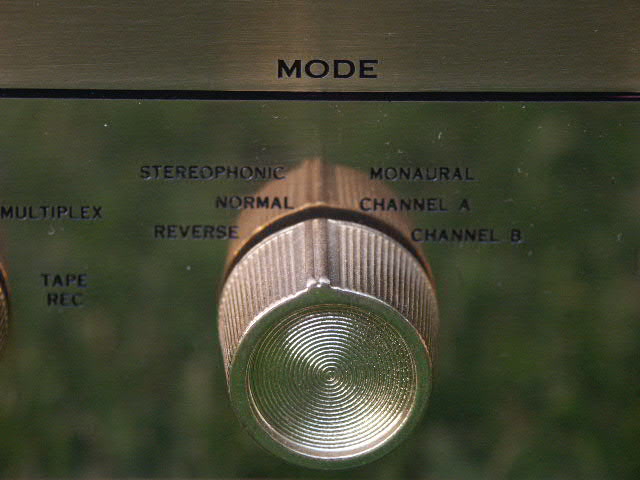

Mode:
- Stereophonic Reverse (fordított sztereótér bal-jobb oldal),
- Stereophonic Normal (erdeti bal-jobb oldal, normál sztereó),
- Monaural Channel A (csak az "A" oldal), Monaural Channel B (csak a "B" oldal).

Balance (sajnos nagyon nehezen elforgatható a közel 50 év állásidő miatt).

Volume (szintszabályzó)

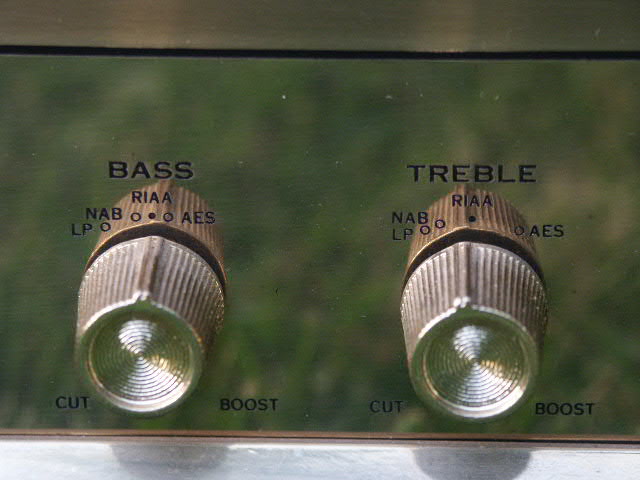

Hangszinszabályzók felírata idézi a különböző LP lemezkorrekciós szabványokat: "LP, NAB, RIAA, AES". Bass, Treble (sajnos nehezen elforgatható a közel 50 év állásidő miatt).

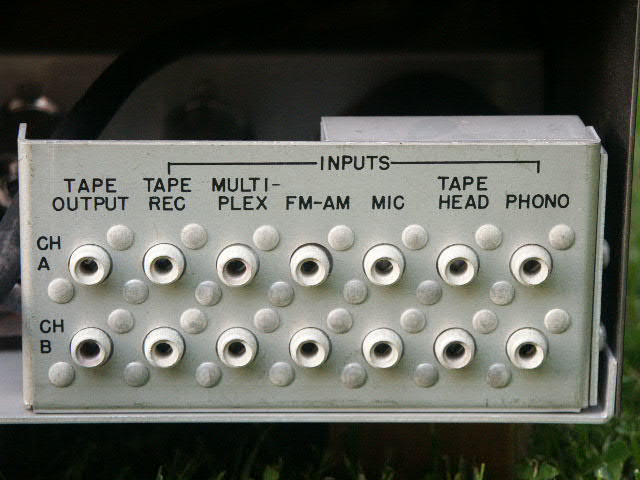

RCA csatlakozók
Kimenetek:
- Tape Output (felvevőmagnó részére),
- Szabályzott kimenet: lengő RCA csatlakozókkal.
Bemenetek:
- Tape Rec (felvevőmagnó részére),
- Multiplex (házi mozgófilm vetítő),
- FM-AM (rádió),
- Mic (mikrofon sztereó),
- Tape Head (magnófej - szalagos magnóhoz),
- Phono (lemezjátszó).

Elektroncsövek: eredeti U.S.A. 12AX7 ----- 4 darab.

Szereléstechnika: nyákmentes, csőfoglalat és forrléc, az alkatrészek egy forrasztási ponton.

Méretek: szélesség = 370 mm, magasság = 125 mm, mélység = 265 mm,

Az előerősítőben tápegység nincs, külső táplálást kell kapnia.
Kapcsolási rajz némi keresgéléssel az interneten megtalálható.
