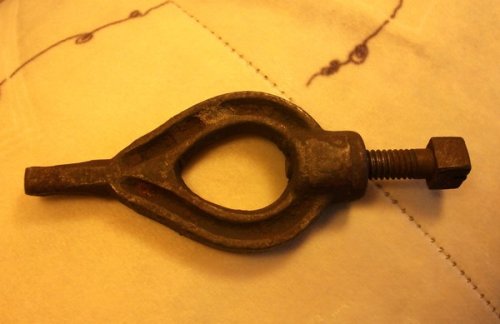

régi szerszám (...)

CernaGeza, 2010, május 20 - 18:23

Forrás:

saját kép

Szerintem egy régi menetmetsző befogója, de nem vagyok biztos benne.

A hozzászóláshoz regisztráció és belépés szükséges
Thumbnail

Re: régi szerszám

Csuby, 2010, május 20 - 20:24

Szerintem ez egy esztergálásnál használt menesztő szív.

A hozzászóláshoz regisztráció és belépés szükséges

Régi szerszám

Tapsifiles, 2015, január 17 - 21:12

És használhattak ilyen menesztő szívet palástköszörűnél is, amikor egy tengelyt két csúcs közé befogva köszörültek.

A hozzászóláshoz regisztráció és belépés szükséges

Lehet, hogy ez egy olyan

Philips-freak, 2010, május 22 - 14:01

Lehet, hogy ez egy olyan eszköz, amivel roncsolt csavaranyákat lehetett kitekerni. Bár akkor illene a csavaros résznek jó kis edzett tüskében végződnie. A ráilleszthető hosszú erőkar helye mindenesetre megvan.

A hozzászóláshoz regisztráció és belépés szükséges

szerszám

CernaGeza, 2010, május 22 - 18:43

..igen, a menetmetszéshez nem kellene egy erőkaros megoldás, ezért is gyanús hogy nem az lesz ez. Kopott is kissé az a része, mintha sokat nyüstölték volna.

A hozzászóláshoz regisztráció és belépés szükséges

Menesztő szív

980POWER, 2010, május 22 - 22:34

Nem kell rajt tovább gondolkodni, Csuby már megírta hogy mi ez. Abnormális, alaktalan tárgyak megmunkálásánál van rá szükség, afféle célszerszám. Több méretben is tartozik egy-egy esztergagéphez ilyen eszköz. (Nem a CNC gépekhez kell).

András

A hozzászóláshoz regisztráció és belépés szükséges

menesztő

CernaGeza, 2010, május 23 - 07:43

köszi a választ.. Bár rövid ideig tartó ipari tanuló koromból nem emlékszem erre az eszterga alkatrészre.. de utánanézek alaposabban

A hozzászóláshoz regisztráció és belépés szükséges

Re:menesztő

Csuby, 2010, május 23 - 09:29

Igen tartozik hozzá egy menesztő tárcsa is.

A többi úgy van ahogy 980POWER,barátunk írta.

"Egyetemes" esztergagépek tartozéka.

Valószínű, hogy régebbi darab mint ahogy jelezve van, mert a csavarja nem hatlapfejű, nem szabványos.

A hozzászóláshoz regisztráció és belépés szükséges

BINGÓ!

oldtimer, 2024, október 12 - 14:24

Amikor egy tengelyt két csúcs között esztergáltak, akkor a tengelyre rögzítették ezt az esztergaszívet a csavarjával.

A csavarral „szemközti oldalon” volt „menesztve”. Vagyis ez a szív adta át a forgató nyomatékot a munkadarabnak. Jobbára besimították (vagy köszörülték) így az alkatrészt.

Az orsóház felöli oldalon az esztergacsúcs mögött egy tárcsa volt amiből tengelyirányban kiállt egy u.n. „menesztőcsap”. Ennek „támaszkodott” az esztergaszív.

Röviden ennyit.

üdv.: oldtimer
