Nixie számkijelzős óra

Köszönöm ismét amit írtál! Hát így már bíztatóbb :-) Megmondom őszintén amikor soroltad az oszcilloszkópot stb, kicsit elkeseredtem, de így lehet, hogy idővel megpróbálok csinálni egy ilyet.

NyÁK-ot tudok csinálni, de nem sokat csináltam eddig. Ha minden úgy alakul, ahogy szeretném, lemennek a vizsgák, újra munkábaállok, valamint találok NIXIE csövet, akkor megpróbálkozok vele. Majd megpróbálok keresni valami nagyon egyszerűt, kezdetnek.

Lenne mé egy kérdésem de más témában, már régóta húzódik-halasztódik ez nekem. Szeretnék valami  tekercselőgépet csinálni, nincs ötleted miből és hogyan lehetne számlálót csinálni rá. Ez egyenlőre úgy áll, hogy van egy ruszki amerikáner fúróm (azért ez egy olyan szép fintora a sorsnak;Orosz és Amerikánernek mondjuk :-D, na mindegy) viszont nemtudom miből és hogyan kellene számlálót csinálni. Nehezítő dolog az, hogy ilyen fordulatból kivonni összeadni, osztani szorozni, az nekem nem megy. Életem, valamint szüleim életének egyik legszebb pillanata volt amikor egy gyenge kettessel meglett a matek érettségi :-D Szóval mindenképpen számláló kellene a géphez.

Válaszodat előre is köszönöm!

Köszönettel, Üdvözlettel; Radios20

Kedves Gábor,

kérdésedre a válasz: elvben -hangsúlyozom: elvben - igen, a korszerű mikorvezérlős megoldások lényegesen leegyszerűsítik a dolgot, ha és amennyiben van lehetőségünk mikrovezérlőt proramoz(tat)ni. Aki ilyesmire be van rendezkedve, annak ez smmiség, aki előtt ez új terület, ott akadhatnak nehézségek. Olyan ez, mint a gépi forgácsolás például, vagy a hegesztés.... Vagyis nem jelenthető ki egyértelműen az építési könnyebbség, a felépítés azonban leegyszerűsödik.

Nem nélkülözheti ez utóbbi megoldás sem a speciális, meghajtó-dekóder fokozatokat (sem).

Akinek nincsen elektronikai-építési gyakorlata, semmiképpen se álljon neki ilyen projektnek, mert szinte biztos a kudarc, vagy a komoly nehézségek. Sajnos ilyen órákat nagyon magas áron kínálnak, hiszen egyedi darabok, és sok munka van velük. Természetesen hozzáértéssel a piaci ár töredékéből kihozható egy ilyen, de erre egy régi vicc jut eszembe:

Autószerelő a kuncsaft előtt egyet rácsap kalapács nyelével az önindítóra, miután az autó azonnal beröffen. Gazda kérdi, mivel tartozik?

- 1005ft.

-1005ft? Hogyan jött ez ki, mester?

-5ft az ütés, de 1000ft, hogy tudtam, hová kell sújtani....

Nagyjábóli árak: kijelzőcső: 800-2000ft/db (bontott, de ez lényegtelen), meghajtó dekóder IC (74141): 500-800ft/db. Ezek a lényeges építőelemek, továbbá egy sor apróság: olcsó TTL IC-k, foglalatok (!!!), PIC-es változatnál az üres mikrovezérlő, ház, tápegység, stb. A trafótekercselés megkerülhető ugyan, de nem illő és nem üdvös.

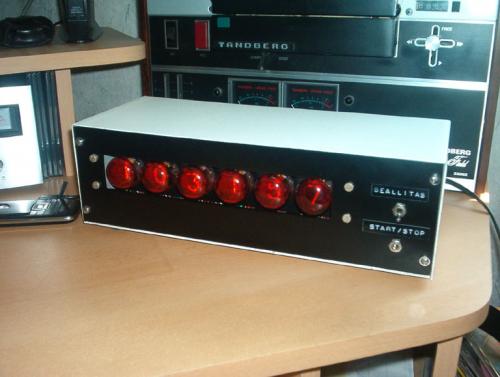

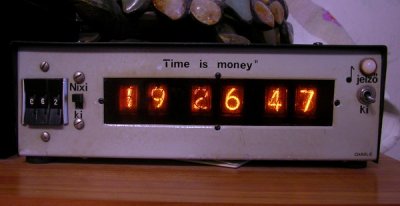

Elmondom a tapasztalataimat. Összesen 3 nixie csöves órát építettem. Mindegyik 6 csöves és TTL ic-s. Az első 6 csövemet 3000-ért vettem valamikor 2005-ben. Ezután több mint 7 év telt el mire eljutottam odáig hogy komolyabban foglalkozzak az építéssel, mert túl nagy falatnak tűnt. Voltak ismereteim és csináltam már korábban is dolgokat, de nem voltam teljesen tisztában az óra működésével. Sok kerülőúttal és munkaórával azonban sikerült egy működőképes deszkamodellt építenem nagyjából 2 hónap alatt. Nem dolgoztam rajt minden nap, de volt pár hosszú délután meg este amit rászántam. A doboz elkészítése további 2 hónapot igényelt, de ez már nem rajtam múlt. A harmadik órám lényegében már egy előző órám másolása volt csak. Az alkatrészek megszerzése után nagyjából 2 hét alatt elkészült a működőképes deszkamodell. Ezen viszont szinte minden nap dolgoztam valamennyit, mert ajándéknak szántam és időre készen akartam vele lenni. A paneltervem már az előzőekből adva volt és próbapanelra épült, hogy maratni se kelljen. Minden ilyen órának megvan a maga története, mert szinte mindegyik egyedi gyártás eredménye. Egy gyári órával találkoztam a neten amit a Longines csinált, de ez sem lehetett egy nagy széria. A csövek ára pedig úgy vettem észre hogy drágult a korábbi évekhez képest. Ha valaki nekiáll egynek és mire aukciós oldalakról meg innen onnan összeszedi a hozzávalókat könnyen elszaladhat az ár 10000 fölé. És akkor még csak ezután jönnek a munkaórák, és dobozról még szó se volt...
