BEAG HEC -11MR aktív stúdiómonitor-hangsugárzók

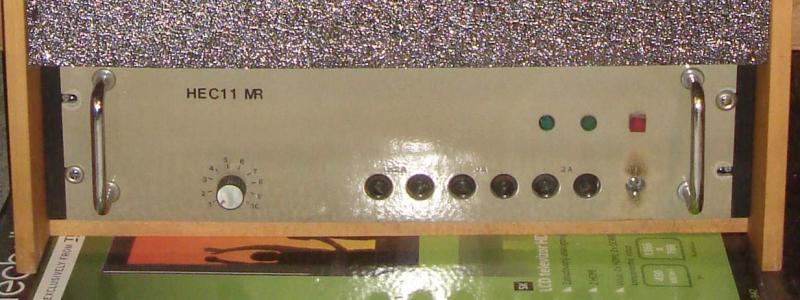

A BEAG HEC12-típusú aktív hansugárzókból fejlesztette a HEC11MR-típusokat a Magyar Rádió Műszaki Főosztálya kizárólag saját, belső használatra. Az alap, a HEC12 nem felelt meg bizonyos pozíciókban a vele szemben támasztott követelményeknek, elsősorban a felső, ill. középtartomány lesugárzási tulajdonságait tekintve. Az alsó fiók itt két, egymástól független teljesítményerősítőt tartalmaz, továbbá egy aktív szűrőt. Ez utóbbi RC-tagok segítségével a leghallgató terem akusztiki viszonyaihoz illeszthető, 5 kitüntetett frekvencián. Külön végfok dolgozik a mélysugárzóra, és egy másik a felső szekcióra, ez utóbbihoz passzív szűrő is tartozik.

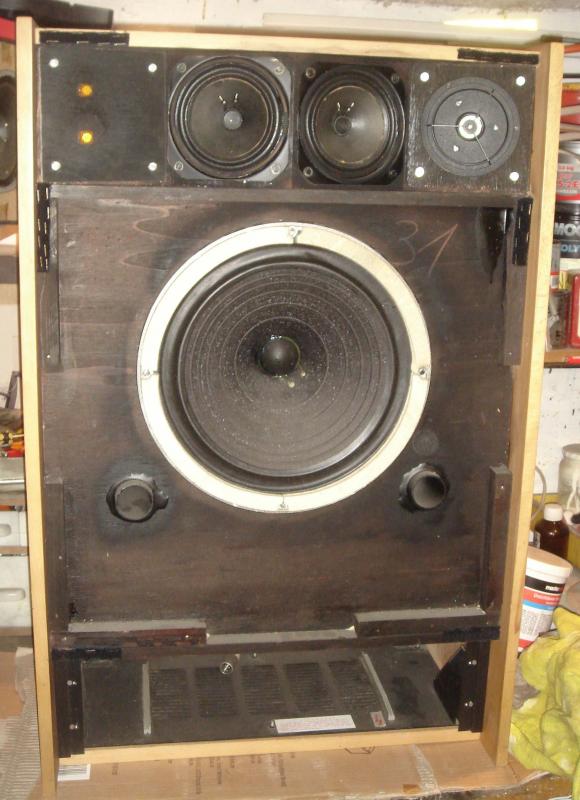

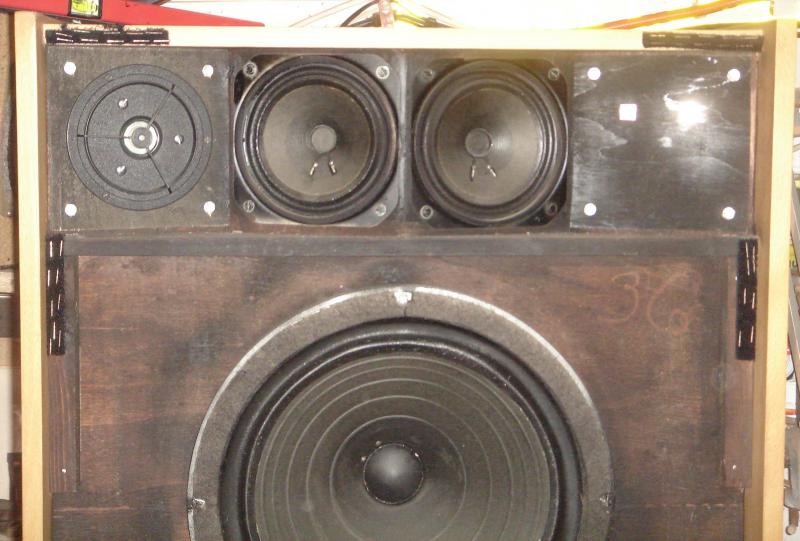

Látható, hogy a felső regiszterben eredetileg alkalmazott 4 db HX125-ös szélessávú hangszóróból a két szélsőt elhagyták: az egyik helyére került a felső szűrő-váltó, míg a másik szélre (oldalhelyesen, jobb, ill. baloldalra) egy Orion HK25 dómsugárzó. A HX125-ösök magasdiffúzor-tölcséreit eltávolították. Ez a műtét ezen a dobozpáron különösen szépen sikerült, sajnos nem mindegyikről mondható el ugyanez. A szélső HX125 helyén lévő "falon" található két kis izzólámpa a közép, és magassugárzó izzólámás áramkorlátja (védelme).

A mélysugárzók mellé, kétoldalt reflexnyílás lett szúrva, és keménypapírcsővel kihangolva.

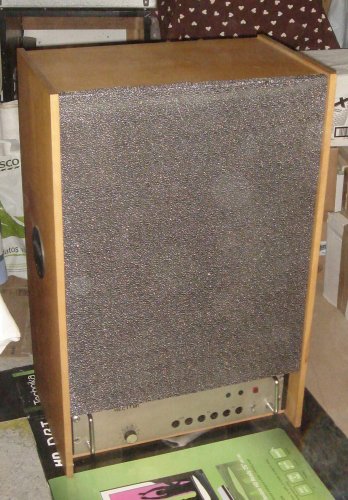

A képen látható példányok eredetileg a később, a'70-es években megjelent HEC12-es típusú monitorsugárzók voltak,  ezek lettek a Rádió által átalakítva, módosítva.

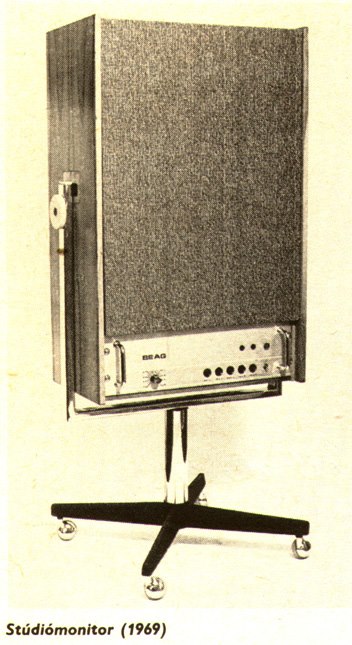

Minden egyes HEC11MR-monitorhangdoboz és annak erősítője egyedileg bemért és átalakított, a Magyar Rádió stúdióiban évtizedeken át használt munkaeszköz volt. Eleve kevés készült, hiszen a nagy hangjáték,-és zenei stúdiókban nyugati monitorokat, jellemzően JBL4333-akat használtak. Az MHV-nál előfordult még Tannoy, Altec-Lansing monitor is. Ezen típusok jellegzetes állványa látható az egyik kis képen. Súlyos, kb 40kg-os, nagyméretű hangsugárzó. Az eredeti állapotot ábrázoló könyv- képért és a technikai infókért köszönet Szőcs András (cruisher) kollégának!

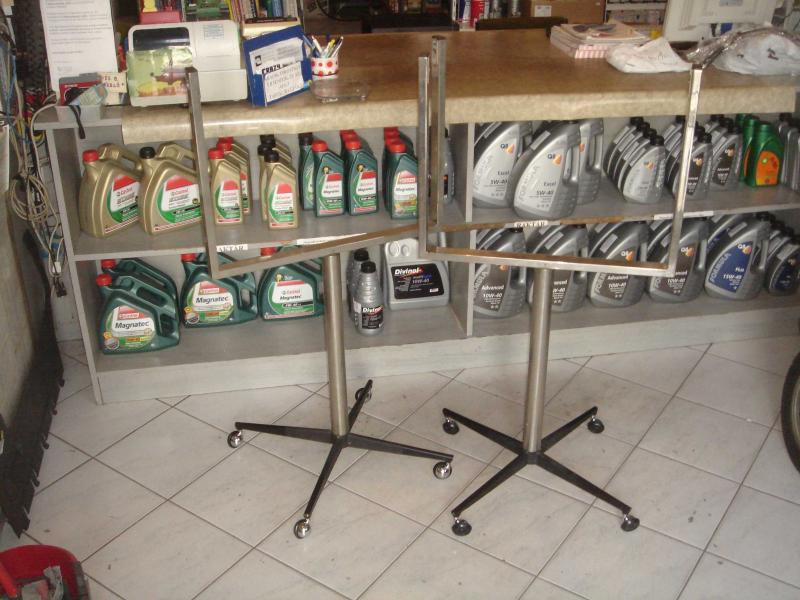

A hozzám érkezett hangsugárzó-állványok eredeti kiépítésben görgők nélküli típusok voltak. Mindenképpen célszerűnek tartottam, hogy a konzolokat gördíteni lehessen. Eredetileg egyszerű, korabeli típus-bútorgőrgők illeszkedtek egy speciális, öntött kis munkadarabba, ami az állvány nyitott talp profiljaiba illeszkedik egy-egy keresztirányú szegecs segítségével. Niylván ezek a spéci kis illesztékek beszerezhetetlenek. Ezért kerestem - és találtam - a klereskedelemben kapható,  az eredetire nagyon hasonlító, de annál praktikusabb, és a parkettát nem károsító görgőt. Ráadásul ez a fajta bútorkerék egy M10-es menetes szárral illeszthető, így nem volt más teendőm, mint a talpakra 1-1db M10-es anyát hegeszteni 4-4ponton, mivel a szabvány M10-es metrikus anya laptávolság megeszezik egy-egy lábprofil szélességével. Vállalható kompromisszum, viszonylag könnyen visszaalakítható az eredeti állapot szükség esetén. Az átalakítás végeredménye a kis képek között látható.
