Tesla HC-07 lemezjátszó sasszi

Zalairádió, 2011, október 17 - 09:47

Forrás:

Saját gyűjteményből.

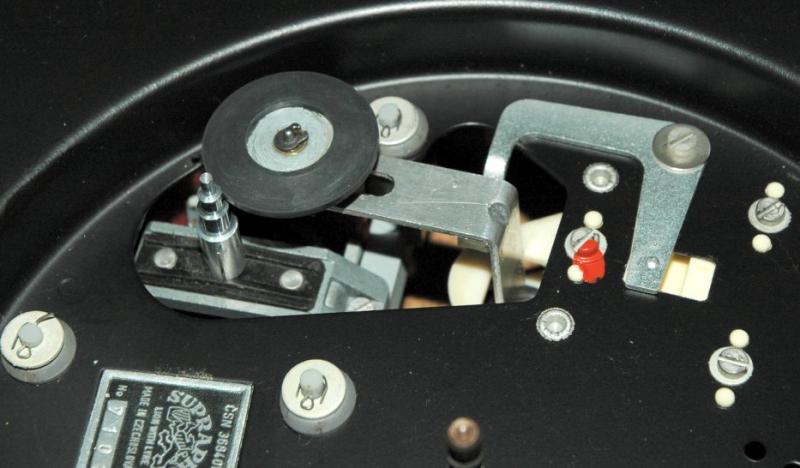

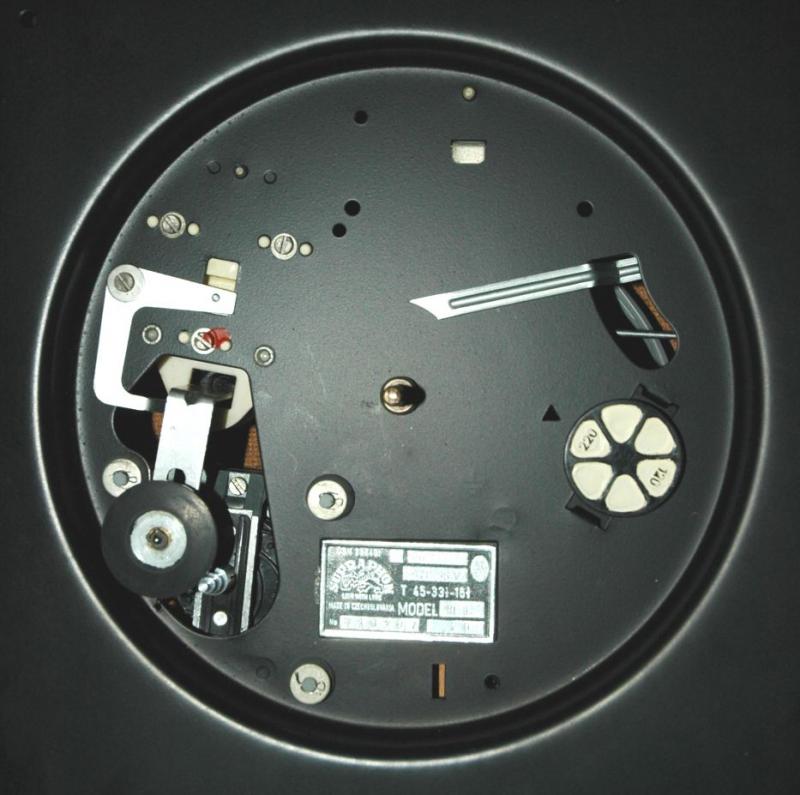

Tesla-Supraphon sasszi. 1972-1976 körüli időszakban nagyon sok, hordozható, asztali készülékbe építették be ezt a komplett működésre alkalmas sassszit. Sebességei: 16-33-45 f/min, pick-up: VK 4302, tűnyomás: 4,5-6 gr.

Többek között az NZC 071 tipusú 2×4 W-os (zenei) teljesítményű lemezjátszókba is ez került. Amelyhez az RK3 vagy RK3.1 -es hangdobozok tartoztak, ezek lelke a ARE567 ovál 4 Ohmos 3 W-os hangszóró, mellette az ARV081 csipogott egy olajkondenzátorral megosztva a frekvenciát.

A hozzászóláshoz regisztráció és belépés szükséges
Thumbnail

Ha többet....

Zalairádió, 2011, október 17 - 09:55

akarsz tudni az NZC-071 ről vagy a hangdobozról (RK3.1), akkor uccu:

http://www.radiomuseum.org/r/tesla_nzc071nzc_07.html

http://www.radiomuseum.org/r/tesla_speaker_box_rk31.html

vagy a HC-07 ről?

Ime:

http://www.radiomuseum.org/r/tesla_supraphon_hc07hc_0.html

A hozzászóláshoz regisztráció és belépés szükséges

Videoton Disco sorozat

tucsii1995, 2011, október 17 - 20:54

Nem tudom de szerintem ilyen lemezjátszó van beleépítve például a VT

Disco Boy-ba és a Saturnus De Luxe-ba is. Mekkora a lemeztányérja? (Úgyértem felfér-e rá nagylemez?)

A hozzászóláshoz regisztráció és belépés szükséges

Kládek László, 2011, október 18 - 10:52

Igen, mindegyikre felfér, csak lelóg róla (Kb. 20 egynéhány cm átmérőjű a lemeztányér) . Ha rádiódobozba építették a sasszit, akkor is megfelelő méretű helyet hagytak.

A hozzászóláshoz regisztráció és belépés szükséges

Mintha..

Zalairádió, 2011, október 18 - 14:50

csak hasonló lenne, de majd valaki alaposabban megnézi talán.

Fotón én másnak látom, de gyenge kép.

A hozzászóláshoz regisztráció és belépés szükséges

HC....

Laki Géza, 2011, október 19 - 10:11

RA 3313G Az integrált áramkörökkel felépített autórádió, vagyis az RD 3614-es típus asztali kivitelben készült változata, amely lemezjátszóval egybeépítve került forgalomba. Ahogy az előző NÁPOLY készüléknél, itt is megtalálható a tranzisztoros előerősítő fokozat, amit a lemezjátszó beépítése indokolt. Kimenő teljesítménye: 3.5Watt, súlya: 9 kg. Mérete:56Ox385x19Omm.

RG 3613 Az előző készülékkel teljesen azonos, annyi különbséggel,hogy ebbe a típusba HC 12, még az előzőbe HC O7 típusú lemezjátszó került beépítésre,de mindkettő Supraphon. Mindkét készülék VERONA DE LUXE fantázia névvel került forgalomba.

Mivel a fenti készülékekben is más-más típusú lj.került beépítésre -és előbbi kiadásúak mint a DISCO család bármely tagja,-így nagy a valószínűsége,hogy a lemezjátszóval szerelt Disco készülékei is eltérő típusú lj.-val kerültek forgalomba,így a kép alapján annak pontos típusát egyértelműen megállapítani szerintem nem lehet.
