Orion AT 602 televízió

Öcsy, 2010, május 10 - 17:32

Forrás:

saját

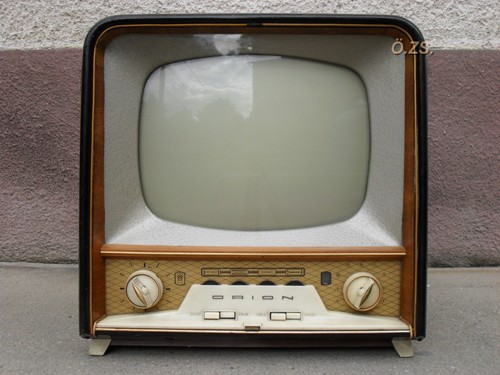

A képen látható televíziót 1959-ben gyártották.

A 43 cm átlójú képcsővel szerelt, 12 csatornás dobváltóval rendelkező kétnormás készüléket ellátták távszabályzó csatlakozóval is. A távszabályzó csatlakoztatásával a hangerőt, a fényerőt, és a kontrasztot lehetett szabályozni. Ebben a készülékben használnak Magyarországon első ízben hangolásjelzőt, ez a korabeli rádióknál jólismert varázsszem. Az AT 602-es nagyobb képcsővel szerelt változata AT 603 típus jellel került forgalomba.

A hozzászóláshoz regisztráció és belépés szükséges
Thumbnail

Ez igen!

Laki Géza, 2010, május 10 - 21:58

Ez szép darab! Gratula hozzá!

(A kép alatti szöveg is pontos, amit érdemes tudni a készülékről,az abban az 5-6 sorban benne van. Talán ami még érdekes lehet a kép és hangregiszter, és az akkori ár:6200 és 6900-forintért árusították.)

A hozzászóláshoz regisztráció és belépés szükséges

Köszönöm!

Öcsy, 2010, május 11 - 10:19

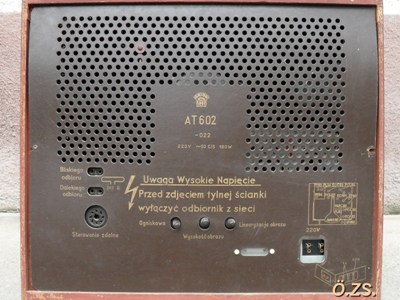

Még egy érdekességet megemlítenék a készülékről. Ebből a típusból sokat gyártottak exportra, ez is egy ilyen televízió. A mellékelt képen is jól látható a tv hátlapján lévő Lengyel felírat.

AT 602 hátlap

A hozzászóláshoz regisztráció és belépés szükséges

:-)

Kládek László, 2010, május 11 - 07:22

Örömmel látom ezt a viszonylag ritka típust, nagyszüeimnek volt ilyen tv-je. És még egy kis adalék: az Orion-gyártmányú tv-készülékek sorában itt alkalmazták először a PCC 88 kettős triódát a bemenő fokozatban. (A Munkácsyban is ilyen működött, de az egy kicsit korábbi konstrukció.)

A hozzászóláshoz regisztráció és belépés szükséges

A "varázsszem" -ről

furnan, 2010, május 11 - 18:13

" Ebben a készülékben használnak Magyarországon első ízben hangolásjelzőt, ez a korabeli rádióknál jólismert varázsszem."

Igen, ez volt. És közben "rájöttek" az Orionban, hogy felesleges ez a szolgáltatás a TV készülékeken.

Tehát első volt, és egyetlen eset, többi készülékcsaládban már elhagyták.

A "finom-hangoló" -t mindig a legjobb kép, és hang állapotára kellett beállítani....ez elég volt.

A hozzászóláshoz regisztráció és belépés szükséges

Orion AT611

klick, 2010, május 11 - 18:43

Az Orion 1961-62-ben Budapest fantázianéven megjelent AT611-ben már a finomhangoló, vízszintes- és függőleges szinkron gombok is elmaradtak, mivel Mo.-on először AFC-t kapott, továbbá sorszinkronozó és képméretstabilizáló automatát. Azt hiszem az AT611 volt az első nyomtatott áramkörű magyar tv is. Nem mellesleg szintén elsőként az AT611 a hangregiszter-kapcsolók mellett lepke hangszínszabályozót is kapott, valamint igen jó minőségű hangszórókat. A Pacsirta rádióból is ismert kondenzátor hangszórókat is tartalmazta. Szóval apait-anyait beleadtak, s az ára se volt szerény: 7500 Ft.

A hozzászóláshoz regisztráció és belépés szükséges

Re varázsszem

Öcsy, 2010, május 12 - 17:43

Igen ez valóban így van.

Valószínű, hogy ezekkel a technikai újításokkal (varázsszem, kép és hangregiszter) az Orion az AT602-sel, vagy inkább nagyobb testvérével az

AT603-sal a Vadásztölténygyár Munkácsy televízióját akarta túlszárnyalni,

mível az is 12 csatornás, kétnormás, távszabályzó csatlakozóval ellátott

készülék volt.

A hozzászóláshoz regisztráció és belépés szükséges

Varázsszem.

Laki Géza, 2010, május 13 - 21:43

Hogy később rájöttek,hogy felesleges a varázsszem és kivették,azt megértem. De akkor eredetileg miért építették mégis be?

A hozzászóláshoz regisztráció és belépés szükséges

hangolásjelzés

Kládek László, 2010, május 14 - 07:39

Korabeli nyugati gyártmányú tv-készülékekbe még bonyolultabb áramköröket építettek ebből a célból. A képernyőn jelentek meg sávok, körök, amelyek a hangolás helyes vagy helytelen voltáról tájékoztatták a felhasználót. A Rádiótechnika 1950-es évek végi évfolyamaiban lehet ilyen kapcsolásokról olvasni .
