Orion AR 604 rádió


Forrás:
Gyuszi

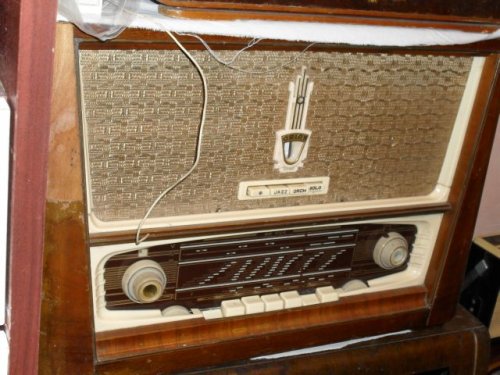

Orion AR 604 rádió

Orion AR 604

dollerakos képe

Nem ez volt véletlenül az első magyar gyártmányú URH-s rádió?

Valószínűleg nem.

Ennyi idő távlatából bizonyíthatóan nehéz megmondani, melyik volt az első hazai gyártású URH-val rendelkező készülék.

Egyébként az AR 602 -ről gondolom ezt, hogy első volt, illetve alaptipus.

(korabeli szakirodalom ezt tárgyalta, ismertette részletesen)



Ez a készülék is egy Orion rádió-család tagja, és a benne található URH egység az biztosan az első sorozatban gyártott konstrukció.

Hosszabb időn keresztül gyártották, több rádiótipusba is beépítették, és a Terta is felhasználta valamilyen együttműködés alapján.

Paraméterei teljesen megfeleltek a korának az URH műsorszórásra vonatkozó előírásainak.....



Nagyjából egyidőben kerültek piacra anno,  a kor szokásai szerint,  öszi BNV-n bemutatták, és Karácsony elött  a boltokban volt....



Laki Géza képe



Biztos,hogy nem ez volt az első URH-s gép. Mivel az AR 306-os már létezett előbb.   Majd jöttek a 600-as, majd a 700-as sorozat készülékei.

dollerakos képe

Köszi! Tehát, ez a kis picike?



http://www.google.hu/imgres?q=orion+ar+306&hl=hu&client=firefox-a&hs=UjQ...



- A nagynénémnek pont ilyenje van, de ahogy emlékszem, nem igazán jól működik... Majd elprivatizálom tőleés megjavítom.... :--)))

Az 1956-57-es Kádár Géza-könyvben látható egy AR 704 típusú készülék is, műszaki adatokkal (jó készülék volt), kapcsolási rajzzal. Az interneten csak a a könyvből kimásolt kép látható. Kit ud valamit erről a típusról? Lehet, hogy külföldre gyártották, mint az AR 306-ot?

ml

Laki Géza képe

Az AR 306-ot egyértelműen idehaza forgalmazták,közel 2000 Forintos áron. (Persze ez nem zárja ki,hogy vittek belőle külföldre is.)



Az AR 704-esetében nehezebb a megitélés. A készülék leírásánál illetve adatainál (K.G.zöld,71.old.8.pontja) csak a halászsávos verzió található a fogható hullámsávok között,más sávkiosztással viszont nem szerepel. Mivel a halászsáv a rövid és a középhullám között helyezkedik el és ilyen adó nálunk nem üzemelt,így bizonyosra vehető,hogy ezek  külföldre készültek. (Persze itt sem kizárt,hogy került belőlük a hazai kereskedelembe is)



/Azzal teljesen egyetértek,hogy rengeteg készülék egyre nehezebben lelhető fel, sőt több típus hiányzik is már a "leltárból"

Pl: A Horizont-Favorit család induló hét tagjából,már csak öt található meg,mivel hiányzik az első Horizont,és az első Stár./





Köszönön az információt! Melyik/milyen volt az első Favorit. Én a TD 663-at ismerem, szüleimé volt, még megvan.

ml

Laki Géza képe

Az első Favorit:Kékes-szürke műa.eleje volt, és három nagyméretű élpotmétere.

Az első Horizont:TB 642. Fa káva, sík plexivel. Jobb oldala az előlapnak nem saját színű fából,hanem durva posztóval van borítva.

Az első Star:TA 642. Teljes eleje csont színű ma.borítású.

/Ezek voltak az elsők,majd jöttek ezek variációi,egy és kétnormás kivitelben/




No, nem az enyém, hanem a rádióké...

De először is köszönöm a választ. Elég nehéz eligazdoni a változatos külsők és típusjelek között.

De most jönne a főkérdés: a korai, hazai URH-vételre is alkalmas rádiók FM-érzékenysége igen jó volt (AR 602 6 μV, AR 702 2 μV, AR 704 3 μV), míg pl az AR 612 esetén ez már csak 12 μV, míg a Terta URH-sávos készülékeinél pedig 15 μV-ra csökkent. (K. G. zöld és kék könyve alapján, 26 dB-es "zörejtávolságnál"). Mi lehet az oka ennek a csökkenésnek/csökkentésnek?

Előre is köszönöm a választ!

ml

Laki Géza képe

Mivel a 602-es vevőnek csak kétfokozatú a KF. erősítője, a 702 és a 704-nek viszont már három, így az utóbbiaknak jobb az erősítése mint a 602-es készüléknek,vagyis az érzékenységük is jobb.

Arra viszont,hogy a Terta és a Pacsirta a szintén csak kétfokozatú erősítéssel hogy lett mégis "süketebb" mint az ugyancsak két fokozattal épített 602-es,arra vonatkozólag még tippem sincs de megígérem,hogy utána nézek.







Köszönöm előre is!

Persze az az érzésem, hogy ez az érzékenység-dolog eléggé darázsfészek-jellegű probléma...

Mert hogy is van az, hogy (majdnem) egyforma felépítésű rádiók-tévék eléggé eltérő érzékenység adatokat produkálnak....

Ráadásul ezeknek a korai URH-készülékek FM-doboza is egyforma felépítésű.

Végül azt is sejtem, hogy nem az érzékenység a legfontosabb jellemzője egy rádiónak, tv-nek, különösen, ha jók a vételi viszonyok.

ml

Akkor még szokásos volt a Rádiótechnika újságban a jelentősebb kiállításokról, ipari vásárokról tudósítani.

A témával kapcsolatban három cikket találtam, feltettem:



http://www52.zippyshare.com/v/58686762/file.html



1957. júliusi számban az újra megnyílt BNV-ről rövid tudósítás.

(még nincs szó URH-s rádiókészülékekről, csak TV-kről!)

1958. áprilisi számban előjelzés egy kiállításról, majd

1958. májusi számban részletes, képes beszámoló a KGM és a HTE közös kiállításáról.

(különlegesség a 133. oldalon, jobb felső sarokban lefényképezett nyáklemez, mely a tudósítás szerint az AR 602 készülék továbbfejlesztésének eredménye!   Ilyen készülék viszont nem jött ki kereskedelembe, végül is az AR 311, - 312  lettek az első nyomtatott áramkörrel épített Orion készülék.

Az AR 602-ből pedig hagyományos szereléssel kialakult a 702 és változatai.)
