Orion extra ovál hangszóró
sandordp, 2009, november 13 - 18:12

Forrás:
saját

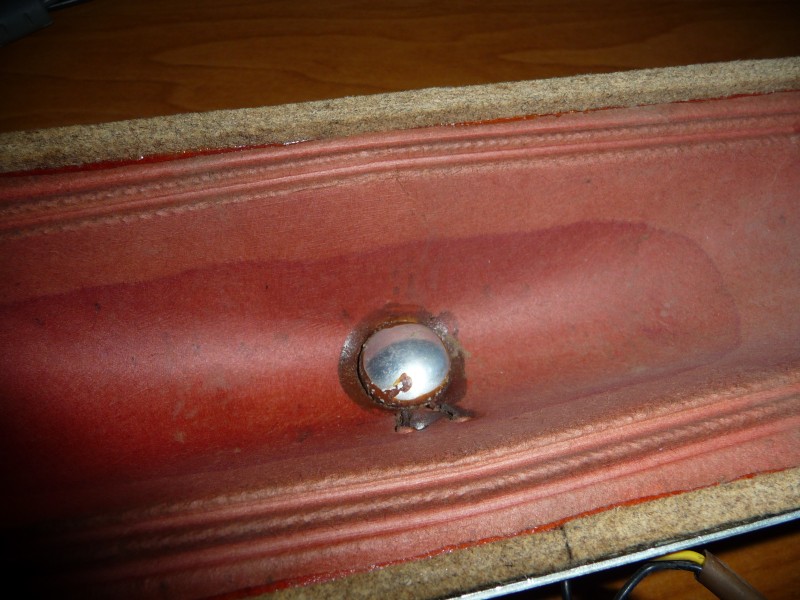

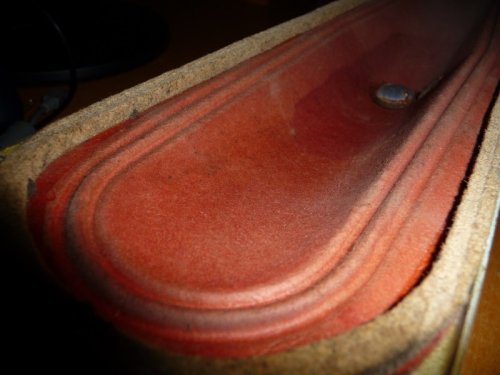

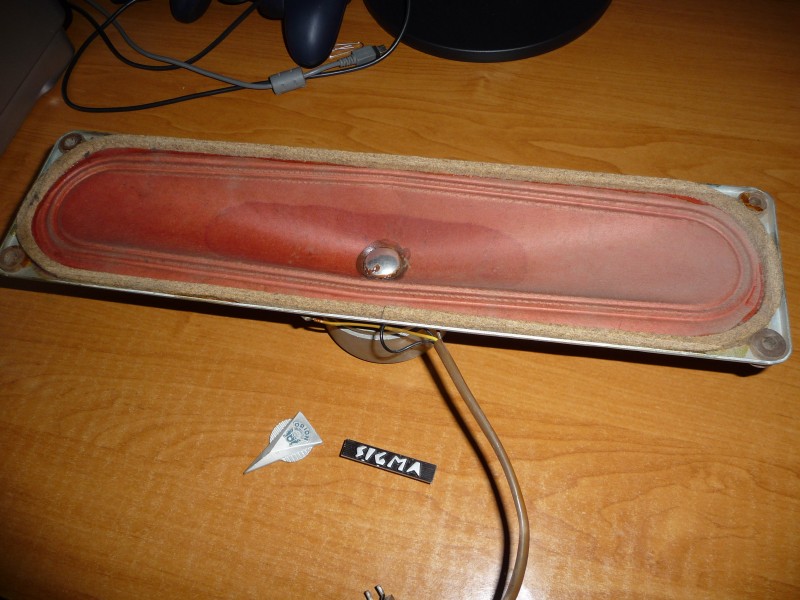

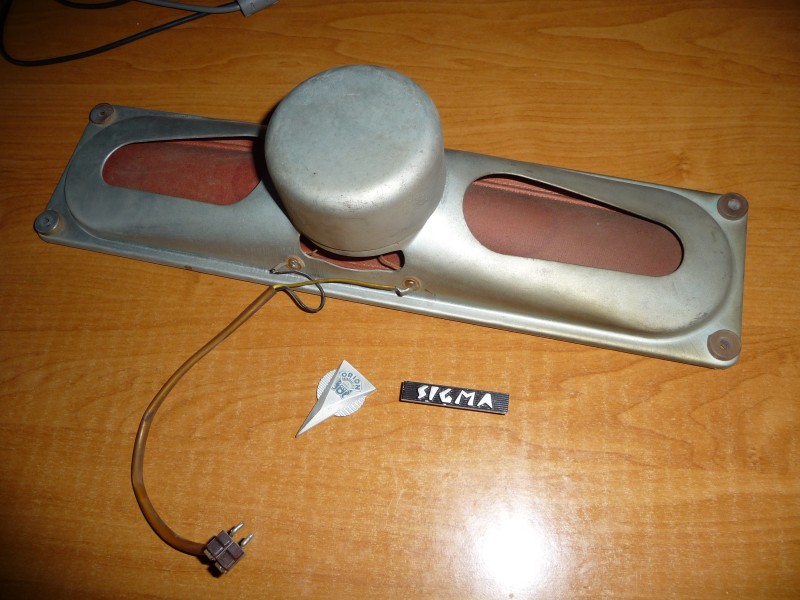

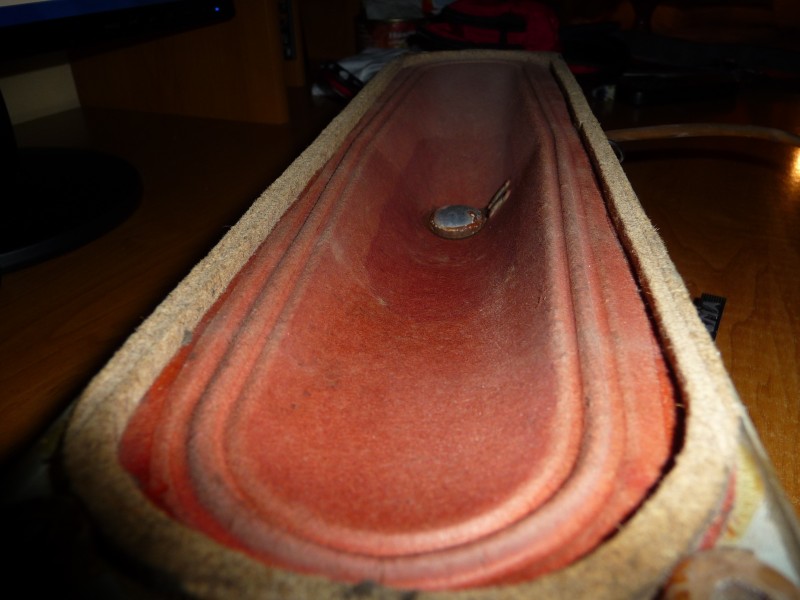

Hát mikor az ember lomtalanításon jár igen érdekes dolgokat lát! Belebotlottam az egyik kupacnál egy jócskán szétbermált Orion tv-be! Megmondom őszintén sose láttam még ilyen fajat Orion tv-t! AT650-0 Sigma névre hallgatott! Érdekesen nézett ki! Viszont a hangszórót nem bírtam otthagyni! Sose láttam még ilyet az Oriontól! Valaki tud róla valami bővebb infót?





»
- A hozzászóláshoz regisztráció és belépés szükséges
- Thumbnail
Orion

1970-1979

Akkor és Most

1940
1956

1950-1959

1950

1950-1959

1943

1948

1949
.thumbnail.jpg)
1955

1948
1940-1949

1943

1963
1954
1970-1979

1970-1979

1930-1939
1950

1980

1950-1959

1950-1959

1950-1959

1950-1959
1957

Találat: 2
1961
1961
1961
1961

Találat: 2
1961
1961

Találat: 2

Találat: 2

1956

1960-1969

1982
1980-1989

1990-1999

1990-1999

1950-1959
Találat: 2

Találat: 2

1960-1969

Találat: 2

Ismeretlen évjárat
Ismeretlen évjárat
Ismeretlen évjárat

1980-1989
1980-1989

Találat: 3

1960-1969

Találat: 4

Találat: 2
1950-1959

1950-1959
1977
1970-1979
Találat: 2

1980-1989

Egyéb
extra
Találat: 2
1980-1989

1980-1989
1980-1989

Ismeretlen évjárat

1990

1989

1960-1969

1988
1980-1989

Találat: 2
1965

1980-1989

Találat: 3

1970-1979

1980-1989

Találat: 3

Találat: 2
Rengeteg újat lehetne mondani erről a készülékről. Oldalakat lehetne írni róla.De csak annyit,hogy az AT 611-es Budapest készülék utódja,az ott tapasztaltakkal kiegészítve,illetve az ott feleslegesnek tűnő áramkörök elhagyásával. Az AT 650 az első olyan típus,amelyben az UHF elő volt készítve.(a készülék jobb alsó sarkánál látható egy skálaüveg is.Ennek érdekessége,hogy az már le is van húrozva. Ebből következik,hogy a gyár már tudta,hogy milyen hangolóegységet fog belerakni.Ezt a csatváltó gombtól balra látható furaton lehetett volna állítani./ez a furat van műanyag dugóval takarva/) A hangszóróról:Nem sokat lehetett akkoriban sem tudni róla,különböző érvek szóltak ellene és mellette. Egy a biztos amit látunk,azaz a mérete:kb.40x10 cm. és csak itt használták.
(Ha megvan még az ALBA,egymás mellé kellene tenni a két sassziét. Ekkor látható lenne a két gyár különbsége) Üdvözlettel. Gézabá
Köszönöm a választ Gézabá! Megint okosabb lettem! :)
Üdv!
Én a volt apósjelöltemtől kaptam még tanuló koromban 2 darab ilyen nagy ovál hangszórót.Nagyon érdekes,kellemes hangú cucc,telt mélyekkel és aránylag jó közepekkel (ami a membrán alakjából adódóan irányított) + kicsit tompább magasakkal.
Én nem tudtam kideríteni (máig :))) ) hogy hova-mibe voltak valók,viszont
elvittem leméretni -az átvitele 100 Hz-15 kHz-ig terjedt,4 ohmos volt.
A mágneses árnyékolásra szolgáló kupak alatt azonban orosz gyártmányra utaló pecsétet és feliratot találtam ha jól emlékszem a jellegzetes ötszög emblémával,mint a radiotehnika dobozkákban :)
Üdv: panblue
nem tudnál róla fotót készíteni?
Ilyen hangszóró való a brg m9 junior típusú magnetofonba.
400 x 100 mm, 80 mm magas 92 dkg,
hogy pontosíthassam a svájci websiton, de tipus nélkül nem lehet felvinni.
A rajzon nem szerepel?

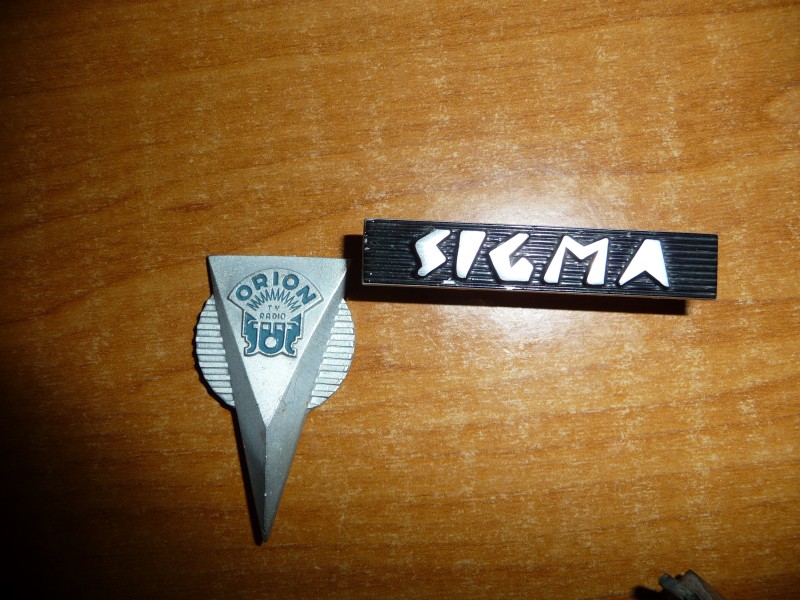

Nagyapáméknak ez volt a második tv-jük, talán még az emblémája megvan vhol mert azt megmentettem róla.....
Üdv!
Még valamit erről a hangszóróról:
az ovál alak miatt kissé irányított a hangja,viszont szép "telt-lágy" mélyhangjai vannak,annak ellenére hogy mérve 100 Hz azalsó határfrekije.
Magasban "tompa" 10-12 kHz a teteje.
Érdekessége hogy apósjelöltem anno kiképzőtiszt volt és lokátoros kocsiba volt szerelve ilyen hangszóró,amit később onnan szereltek ki majd Ő elhozta.
panblue
hangszoros:
AT650-ben is ilyen hangszóró van.
Alfa részletek:
http://www.radiomuseum.org/r/orion_at650.html
Sigma részletek:
http://www.radiomuseum.org/r/orion_sigma_at650s.html
Nekem is van 3 ilyen hangszóróm. Meghökkentő a mérete és a színe is. Csöves tévékből lettek kitermelve. Állítólag valami spéci anyaggal van átitatva a membrán az egerek ellen, ez okozza ezt a színt.
