ORION HS 280, HS 500 Hangdobozok


Forrás:
Hifi Magazin 5. 1981/1.
ORION HS 280, HS 500 Hangdobozok

Nőttek a méretek: az eddigi 20 és 40 literes hangdobozok után most
28 és 50 literes dobozokat ajánl az Orion gyár. Mind a HS 280-as, mind
pedig a HS 500-as háromutas, zárt doboz, felépítésükben csak annyi a
különbség, hogy az Orion-gyártmányú közép- és magassugárzót a kisebbik
rendszerben 200, a nagyobbikban 300mm átmérőjű, bolgár mélyhangszóró
egészíti ki. (Fura a HS 40-esben még a dohogó volt hazai, a csipogó
pedig Isophon.) A keresztezési frekvenciák is mindkettőben azonosak:
700Hz és 4kHz. A hangszórókat elölről szerelték a dobozba, a hátfal
le van zárva. Belül a csillapítóanyag habszivacs, illetve vatta. A
hangszórókábeleket rugós szorító fogadja, nem pedig az az elátkozott,
DIN-hüvely. Az 500-oson túlterhelés elleni védelem is van.
Az új dobozok igen elegánsak, "toronykompatibilisak", ebben tehát
máris megverik elődeiket. Azt is örömmel látjuk, hogy jobb a
méretarányuk, mint az előző szériáé volt. Ezek nincsenek összelapítva,
nem akarják azt a látszatot kelteni, mint ha a falra kéne akasztani
őket képkeret gyanánt.

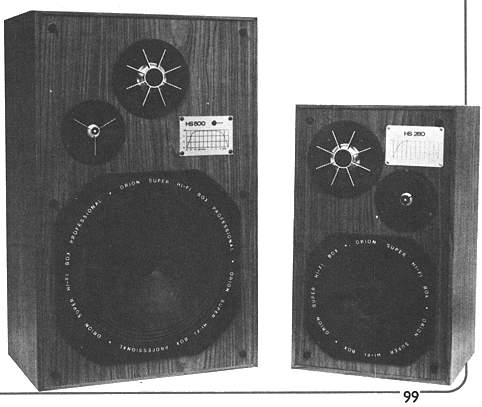

Ha levesszük az előlapjukat, és mélyen a szemükbe nézünk, kicsit
zavar bennünket e hangsugárzók "kancsalítása": a tervezők nem egy
függőleges vonalhoz rendelték a három hangszórót, márpedig az
aszimmetrikus elrendezés folytán bizonytalanabbá válhat a hangsugárzó
irányhatása a keresztezési frekvenciákon. Vannak, akik azért teszik a
magassugárzót a doboz szélére, hogy növeljék a sztereó
bázistávolságot, ennek azonban csak akkor van értelme, ha a vevő
előrecsomagolt dobozpárokat kap: a bal oldalra szánt dobozon balra, a
másikon meg jobbra tér ki a csipogó a doboz középvonalából.
Az új Orion-dobozokat nyilván nem ezért tervezték aszimmetrikusra.
A konstruktőröknek bizonyára megvolt a maguk logikája, de ezt mi
nehezen tudjuk követni. Ugyanis - szemből nézve - a HS 280-asakon
mindig jobbra van a csipogó és balra a zengő. A HS 500-asokon balra
van a csipogó és középen a zengő. Hogy még változatosabb legyen a
dolog, mindkét dobozon a középsugárzó van felül és a magassugárzó
valamivel lejjebb, ezzel szemben a piacra még nem dobott, de képről
már jól ismert HS 700-asra a megszokott módon, nagyság szerinti
sorrendben szerelték a hangszórókat.
Ha már nem nézünk olyan mélyen a szemükbe, elkalandozik a
pillantásunk, és rátéved a dohogó szélén a Super Hi-fi Professional,
illetve a csupán - minő szerénység! - Super Hi-Fi feliratra, meg aztán
a csinos kis fémtáblácskára, amely a doboz frekvenciagörbéjét
szemlélteti. Ilyen sima görbe nem létezik ugyan, de ezt még nem rónánk
fel az Orionnak, hiszen a legtöbb gyár így adja meg. Hanem hogy ezek a
hangdobozok szinte a teljes sávban +0; -3dB-n belül maradnának, és
hogy például a HS 500-as basszusa 20Hz-en mindössze 9 decibelt esne,
ez pontosan olyan rosszhiszemű, a gyanútlan vevőt megtéveszteni akaró
specifikáció, amilyet a nagy kommersz cégeknek sem bocsátunk meg, és
amit kénytelenek vagyunk az Orionnak is az orra alá dörgölni. A
hagyományos zárt dobozok frekvenciagörbéje alul 12dB-t esik
oktávonként, ezzel szemben a HS 500 rajzán a görbe egy misztikus, 5
dB/oktávos rátához igazodik.

MÉRÉSEINK

Hangnyomás frekvencia jelleggörbe. Szokásunkhoz híven megkerestük
a mérőmikrofonnal azt a pontot, amelyről a legegyenletesebb görbét
kapjuk (1. és 6. diagram). A kisebbik doboz viselkedése kevésbé, a
nagyobbiké erősebben függ a mikrofon pozíciójától. Az 50Hz és 12,5kHz
közötti sávot 1kHz-hez viszonyítva a legnagyobb eltérés +4; -8,5dB a
HS 280-asról és +2; -7,5dB és HS 500-asról.
A kisebbik modell frekvenciagörbéjének legnagyobb hibája az egy
oktávnyi, 6-8dB-s kiemelés 4 és 8kHz között. A nagyobbik doboz
görbéjének elemzése problematikusabb. Dominálni látszik a több oktávos
dombvidék 150Hz és 1kHz között, de itt is jelen van a középhangszóró
púpja 4-5kHz környékén.
Közeltéri mérés. Csökkentjük a süketszoba szűkös méretéből adódó
mérési hibát, ha közel - mi például 22cm-re - visszük a mikrofont a
mélyhangszórótól, és annak tengelyében tartjuk. Az Orionok ekkor
nagyon töprengtek, hogy vajon a cégtáblájukhoz igazodjanak-e, avagy
inkább a fizika törvényeihez. Egészen megkönnyebbültünk, amikor az
utóbbinál maradtak, tehát a görbéjük oktávonként pontosan 12dB
meredekséggel esik 60Hz alatt.
Ezeken az ábrákon jól látható, hogy a kis HS 280-as
mélysugárzójából csak csillapítatlanság árán lehetett kicsikarni
elegendően mély és elegendően nagy mennyiségű basszust, és hogy a HS
500-asnak 200 és 500Hz között sokkal nagyobb a hatásfoka. (2. és 7.
diagram)
Az előlapot borító textília hangelnyelő hatását 3. és 8.
diagramunk szemlélteti.
Hangszórók önálló frekvenciagörbéje. Felvettük ezt is. A két
dohogó görbéjét a 4. és 9. diagram, a középsugárzóét és a
magassugárzóét az 5. és 10. diagram mutatja. (Az utóbbiakat
elegendőnek láttuk megmérni a HS 280-ason, hiszen középtől fölfelé
azonos a két doboz - legalábbis elvileg.) Az egyes hangszórók
természetesen a helyükön maradtak, csupán kiiktattuk a keresztváltót.
A mérőmikrofont a mérni kívánt hangszóró tengelyvonalában tartottuk. A
mélysugárzókra 2V-os, a dómokra 1V-os szinuszos jelet bocsátottunk.
Észrevételeink: a mélysugárzók egészen 8kHz-ig elevenek, noha
csak 700Hz-ig van rájuk szükség. Bármilyen meredekségű szűrővel
illesztve is, gyaníthatóan az egész középsávban éreztetni fogják
jelenlétüket.
A középsugárzó MD 40-es dómnak szemre inkább a 1,5-4kHz-es sáv
lenne az igazi üzemi tartománya, semmint a 700Hz és 4kHz közötti
szakasz. Frekvenciagörbéjére a 3. harmonikus torzítást is felvettük,
erről még lesz szó.
Harmonikus torzítás. A hangdobozok hangjának harmonikus-tartalmát
kétféleképpen is elemezzük 1W teljesítményen, illetve a tekintélyes,
96dB-es hangnyomáson. (11. és 15., illetve 12. és 16. diagram). Ez
utóbbi hangnyomás eléréséhez a kisebbik dobozra 15,2W, a nagyobbikra
10,2W teljesítményt kellett adnunk 1kHz-en.
A középtartományban a torzítás rendkívül magas, már 1 watton is
eléri a 3 százalékot, és ráadásul a 3. harmonikus dominál. Először úgy
véltük, hogy ezt az X-váltó csinálja. Visszautalunk azonban 5.
diagramunkra, amelyen jól látható, hogy a középsugárzó már önmagában
is produkálja a 3 százaléknyi 3. harmonikust 500Hz és 1kHz között.
Ezen tulajdonképpen nincs mit csodálkoznunk: átlagos minőségű dómokkal
igen kockázatos ilyen mélyre menni, habár léteznek olyan, különleges
anyagból készült, nagyobb méretű dómok, amelyek - állítólag - jól
érzik magukat 1kHz alatt is.
Burst-átvitel. Ellentétben az előző "versenyszámmal" mindkét Orion
doboz meghökkentően szép burst-fotókat produkált, sokkalta szebbet,
mint amit a hagyományos dobozokon mérni szoktunk. (Lásd 1-10. képünket
a következő oldalakon. Érdemes összehasonlítani a Spendor vagy a VT
2002A burstjeivel. Ezeket 3. számunkban közöltük.) Lehet találgatni,
hogyan fog szólni a két hangdoboz: ahogyan a harmonikus torzításuk,
vagy pedig ahogyan a burstjük sejtteti?
