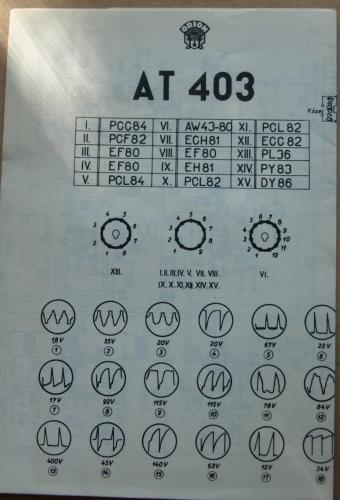

Saját forrás én fényképeztem a nagymamámnál»
- A hozzászóláshoz regisztráció és belépés szükséges
- Thumbnail
Orion

1970-1979

Akkor és Most

1940
1956

1950-1959

1950

1950-1959

1943

1948

1949
.thumbnail.jpg)
1955

1948
1940-1949

1943

1963
1954
1970-1979

1970-1979

1930-1939
1950

1980

1950-1959

1950-1959

1950-1959

1950-1959
1957

Találat: 2
1961
1961
1961
1961

Találat: 2
1961
1961

Találat: 2

Találat: 2

1956

1960-1969

1982
1980-1989

1990-1999

1990-1999

1950-1959
Találat: 2

Találat: 2

1960-1969

Találat: 2

Ismeretlen évjárat
Ismeretlen évjárat

1970-1979
Ismeretlen évjárat

1980-1989
1980-1989

Találat: 3

1960-1969

Találat: 4

Találat: 2
1950-1959

1950-1959
1977
1970-1979
1977
Tisza

1980-1989

1980-1989

Találat: 2

1909

Találat: 2

1960-1969

2000-

1994

Találat: 2

1976

Találat: 8

1980-1989

1980-1989

1980-1989

1980-1989

1980-1989

1970-1979

1980-1989

1970-1979
1986
Ez volt a Tisza, a Duna (AT 505) kisebb képernyős (43 cm)változata. Ha valaki végigböngészi a csőlistát, egy furcsaságot talál benne: EH81. Magyar fejlesztésű áramkör és cső, "szinkronoszcillátor". FM-demodulátor kapcsolás volt, sokat reméltek tőle, de később sehol sem alkalmazták. Nem tudja valaki, hogy miért nem? Műszaki vagy jogi (szabadalmi) okokból?
ml
Ha a műszaki oldalát nézzük,az AT 301 és az AT 505 közötti készülékek esetében (ismerve a kapcsolás előnyeit és főleg hátrányait)csak néhány olcsó,és egyszerű típus készült az említett kapcsolással.A későbbi évek készülékeinél (pl.602-603)már nem volt alkalmas a kapcsolás hátrányainál fogva,vagyis elképzelhető,hogy a kapcsolás MŰSZAKI okokból szorult vissza.
Ami a kapcsolás jogi oldalát illeti: 1964-ben egy tv. tanfolyamon a demodulátor kapcsolások ismertetésénél az emlitett kapcsolást az előadó a következőkkel egészítette ki."Ezt a kapcsolást bizonyos Z... ÚR hozta a tengeren túlról,ő honosította meg,ezért ezt a kapcsolást Z-féle detektornak is nevezzük" Ha ez a "honosítás" jogilag megállt,akkor marad a MŰSZAKI okok verziója.De ha időközben kiderült hogy mégsem,akkor már gond van.Azaz mégsem,mert a Z-detektort már akkor tájt is átlépte az idő.
LG Pécs
Maga a cső, és a köré épített kapcsolás Magyar szabadalom.Elve a Bradley féle demodulátor régen ismert volt. (A jó öreg ECH 21-el is építettek hasonlót.) Előnye a nagy érzékenység, a jó amplitúdó-elnyomás, és hangfrekvencián is erősít. Így meg lehetett takarítani egy hangközépfrekvenciás, és egy hangfrekvenciás előerősítő fokozatot. Ezen előnyök miatt, egyszerű készülékekben elhanyagolható volt az aránydetektornál nagyobb nonlineáris torzítása és hogy mikrofóniára hajlamos volt.
A fázisviszonyok miatt úgy hívták, hogy "négyzetes demodulátor", másképpen már ismertebb, kvadratúra demodulátor. Jelentős képviselője az elvnek a TBA 120.
Sziasztok!
Az EH81 csővel felépített hangdemodulátor előnye kétségkívül az egyszerűbb felépítés volt viszont kényes volt a rezgőköreinek behangolására mivel kis helytelenség esetén is viszonylag nagy torzítás jelentkezett a hangban, valamint a rácslevezető ellenállásokra is kényes volt. Talán emiatt is nem terjedt el, a magasabb igényű készülékekben aránydetektort használtak, amely a kezdeti kivitelektől eltekintve germánium (OA sorozatú) diódákból épült fel. Ennek AM elnyomása és szimmetrizálhatósága jobb hangminőséget eredményezett.
