Orion SE 260 erősítő - nullszéria

dollerakos, 2013, február 27 - 22:28

Forrás:

Saját

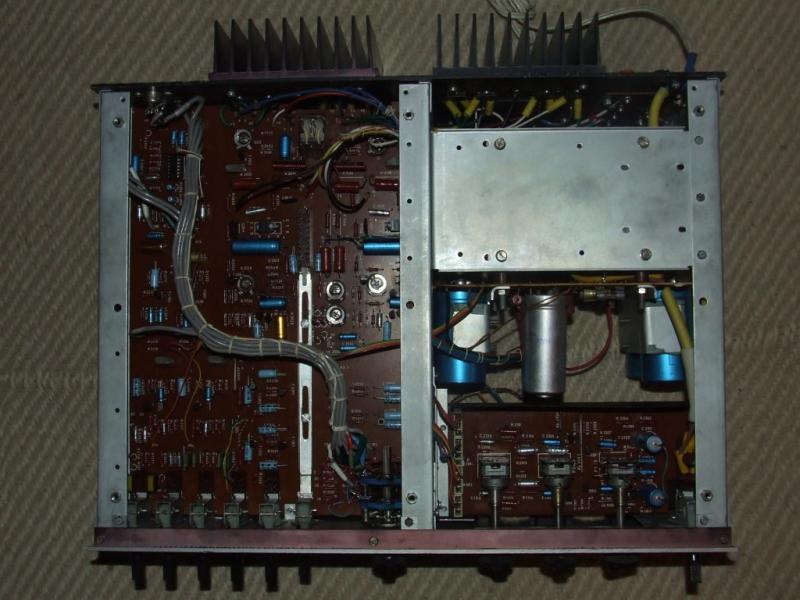

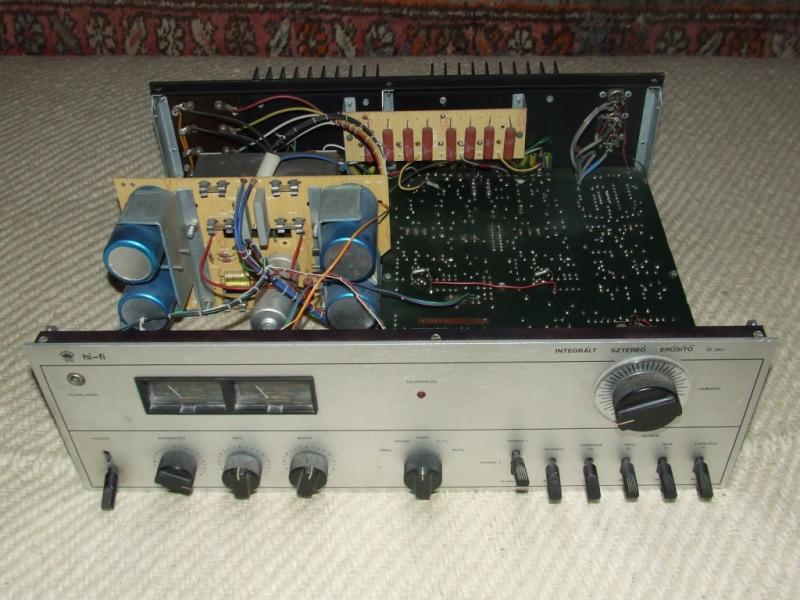

Az Orion SE 260-as erősítő nullszériás változatának a belseje. Érdekessége, hogy a bemenetválasztó még nem elektronikus és 5 fokozatú (Kr. Pu.), a BALANSZ felirat helyett KIEGYENLÍTÉS szerepel (nekem ez olyan fura...), a MONITOR-kapcsoló helyett még SZTEREÓ-MONÓ-váltó van, a VONAL-csatlakozó egyben kimenet is, még lemezelt trafóval gyártották és kapcsolástechnikailag a későbbi verzióhoz képest minden egy kicsit másképp van. Még kicsit zajosabb és több a brummja, mint az utódjának, valamint kicsit gerjedékenyebb - magas frekiken az alacsonyabb impedanciát nehezen tűri. Akit érdekel a kapcsolási rajza, az Elektrotanyán megnézheti (én tettem fel :--))

A hozzászóláshoz regisztráció és belépés szükséges
Thumbnail

Egy-két apróság...

dollerakos, 2013, március 11 - 23:30

Az ST 240-es tuner fix kimenetével néha nagyon furcsán, csúnyán szól, különösen alacsony hangerőn: zörgős, csúnya, torz hangot ad. Először nem is értettem, aztán leesett: a bementváltasztó utáni fokozatot (BC414) egyszerűen túlvezérli az a szint, amelyet a tuner a fix kimenetén kiad, ha erős az adás. Ha a tunert átdugtam a Kr. Pu. csatlakozóba, ahol feleződik a jel (680 kohmos osztó), ott rendben van. Vagy pedig a tunert a szabályozható kimenettel le kell halkítani. Magyarán: vigyázni kell a nagyszintű bemenetekkel, ha pl. egy nagyon erős kimenetű CD-játszót kötünk rá, azt mindenképp a Kr. Pu-ba dugjuk.

A KIEGYENLÍTÉS-poti fordítva működik. Hogy ez szándékos-e vagy véletlen, nem tudom...

A hozzászóláshoz regisztráció és belépés szükséges

se-260 nullszéria

panblue, 2013, március 12 - 20:37

Üdv!

Volt ilyen erősítőm bakter sógoromnak köszönhetően,kb 10 évvel ezelőtt.

A fekete előlepos (eloxált barnás-fekete pontosan) verzió volt.

Észrevételeim majdnem ugyanezek,kiegészíteném azzal hogy a hangerő érzékenysége is nagyobb volt "jobban,hamarabb" harapott.Azt hiszem a 0 szériásé lineáris volt az utódoké pedig már logaritmikus de ez már csak emlékfoszlány...

A magas frekis gerjedés nem lép fel ha normál ohmikus terhelést kap a gépezet a magas szekcióban (is) :)

A "kiegyenlítés" nem rosszabb ráírva mint az "egyensúly" csak szokni kell :))))))

ha jól emlékszem nekem is fordítva működött.

Ez talán olyan érdekesség mint hogy a vidi erősítők csatornakiosztása is (Bal ill Jobb) fel volt cserélve a nyugati társakhoz képest.

Üdv:

panblue

A hozzászóláshoz regisztráció és belépés szükséges

Re: se-260 nullszéria

dollerakos, 2013, március 12 - 21:50

Üdv!

A hangerő-poti mindkettőben lineáris, csak úgy közelítik a logaritmikus karakterisztikát, hogy mivel csatornánként van még +3 leágazása, azok közül kettőt lekötnek néhány kohmos ellenállásokkal a földre, így ugyan csökken a hangerőpoti eredő ellenállása, de az nem okoz gondot. A későbbi szériában ezeket az ellenállásokat csökkentették, azért kell azokat a potikat annyira feltekerni.

Hát igen... A nullszériásnak a kocka-diagramja valószínűleg nem lenne olyan szép. A későbbi szériában nagyon sokmindent változtattak előnyére, olyan belülről, mintha nem is ugyanaz az erősítő lenne.

A hozzászóláshoz regisztráció és belépés szükséges

Erdekes hogy ennek az

zozo76hun, 2013, március 13 - 17:35

Erdekes hogy ennek az erositonek csak 5 csatlakozoja van hatul, es ha jol latom az egyik a kristaly PU? Nem latni annyira a kepen, de ugy latom a monitor csatlakozo hianyzik, de meg mas is szerintem. Talan a LINE-OUT nincs? A hangero szabalyzonal a rovatkakat ugy nezem itt egy muanyag lap vedi a kopastol. Ha igy van (csak a keprol vettem le) akkor ez sokkal jobb megoldas mert a kesobbi gyartasi darabokon pont az az elso ami lekopik az evek soran.

A hozzászóláshoz regisztráció és belépés szükséges

Re: Erdekes hogy ennek az

dollerakos, 2013, március 13 - 17:42

Pontosan, 5 csatija ban és a legalsó a Kr. Pu. - ez utóbbi annyiban más a többi nagyszintűnél, hogy lefelezi a bemenőjelet. Van vonalkimenet, ami egyben a VONAL nevezetű csatlakozó - úgy oldották meg, hogy az egyben a kimenet is. Monitorja még nincs, viszont helyette van SZTEREÓ-MONÓ-váltó is. Az a plexi-lap a hangerőnél szerintem is jó ötlet.

A hozzászóláshoz regisztráció és belépés szükséges

0 széria (?)

oldtimer, 2020, október 4 - 10:25

Érdekesek ezek az „apróság”-ok.

Mondjuk, ha csak a nullszériára jellemzőek, akkor nem olyan probléma.

Viszont van amikor nem ennyire „fekete-fehér” a hiba feltárása.

Sokszor még egy hivatásos szerelő is gondolkodóba esik, aztán passzolja a labdát.

(sajnos így jártam én is) (lásd. VHS c. fejezet)

Viszont egészen egyedi, és praktikus is.

A lefordított beépítésű panelre gondolok, ami egyedi.

Praktikus a leszedhető alsó lemez.

Na, nem azért mert én is építettem ilyen erősítőt. Ezeknél direkt adott, hogy egy vázra lehet építeni, hiszen nincs mechanika ami esetleges bonyodalmat okozna.

üdv.: oldtimer

(((Még jó, hogy nem Kalmopirin irkál be ilyeneket, mert „vezérnick” és/vagy a „sleppje” biztos leszólná :-)))
