Videoton Super Star 12 televízió


Forrás:
Saját

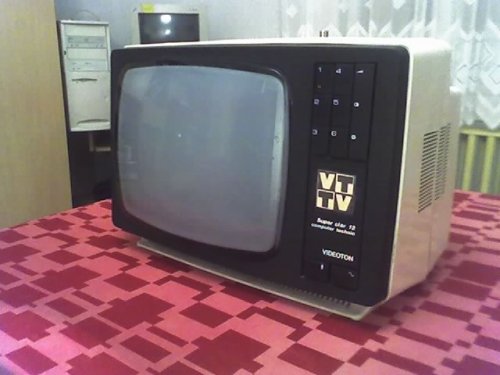

Videoton Super Star 12 televízió
Laki Géza képe

TC 1612 Hordozható, 31 cm-es képcsővel szerelt műanyag kávába épített modul rendszerű készülék.

A készülékhangoló egysége, a KKF modulja, a hang és a szinkron modulja, valamint a függőleges eltérítő moduljai azonosak az asztali kivitelben készített készülékekben alkalmazottakkal.

Mivel a készüléket a hálózaton kívül 12 Voltos telepről is lehet üzemeltetni, így a tápegysége az asztali kiviteltől lényegesen eltér. Az áteresztő tranzisztorral készített stabilizált feszültséget szolgáltató tápegység 15.4 és 1O.6 Voltot ad a készülék számára.

/Érdekes megoldással készült a függ.eltérítés tápellátása. Mivel a TDA 1170-es IC. 24 Voltról üzemel,de az akkumulátor csak 12 Voltot ad,ezért a „hiányzó” 12 Voltot a sorkimenőre tekercselt plusz tekercsről nyerik. Ezért a függ. eltérítő modul 12-es lába nem a szokásos testpontra, hanem a sorkimenő transzformátorra csatlakozik,így az eltérítő moduljának testpontján már mínusz 11.2 Volt mérhető./

Érdekes megoldás!

És hogy mi is volt a TDA1170 ezt keresgélve eljutottam a Commodore számítógépig.

(a neten)

Arra emlékeztem, hogy 2db. hűtőfüle is volt az IC-nek.



Viszont a TDA 2020-al közelebbi ismerettségbe kerültem, mivel ezzel végerősítőt is építgettem (kompletten).



No, de a tévére visszatérve: Volt nekünk is, pirosban ilyen. Csak azt nem tudni mi, és miért füstölt el benne... Pont ilyen volt

???



No, de már nincs meg...
